结合腹腔镜视频和光谱图像数据的图像配准方法比较

腹腔镜手术可以通过术中方式辅助，例如基于荧光或高光谱数据的定量灌注成像。 如果这些模式在视频帧速率下不可用，则需要快速图像配准以实现增强现实中的可视化。 测试了三种基于特征的算法和一种预训练的深度单应性神经网络 (DH-NN)，用于单应性和多应性估计。 微调用于弥合 DH-NN 的域间隙，用于腹腔镜图像的非刚性配准。 这些方法在两个数据集上得到了验证：在这项工作中呈现的 750 个手动注释的腹腔镜图像的开源记录，以及来自新型腹腔镜高光谱成像系统的体内数据。 所有基于特征的单一单应性方法在重投影误差、结构相似性指数度量和处理时间方面都优于微调的 DH-NN。 特征检测器和描述符 ORB1000 能够在标准硬件上以亚毫米精度对腹腔镜图像进行视频速率配准。

这项工作的主要贡献有三方面。 首先，评估用于腹腔镜图像对齐的非刚性 DH-NN 和用于单和多单应性估计的特征检测器描述符算法。

其次，提供了一个免费的数据集，其中包含超过 750 帧的带有遮挡和大组织变形的腹腔镜场景的手动注释标志。 文献中提到的用于非刚性图像配准的其他地面实况数据集未发布或不再可用。

最后，据所知，注册腹腔镜视频和静态 HSI 数据以增加生理组织信息是一种新方法。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 1

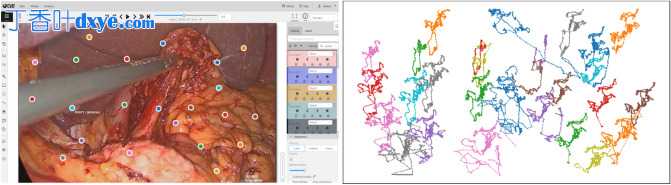

左图：CVAT 的图形用户界面，显示由于腹腔镜器械而具有标志性遮挡的框架。 右：在场景的所有 750 帧中用作地面实况的 28 个手动注释标志的运动路径。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 2
用作四个场景的起始帧的图像。 视频的帧数 (a) 20、(b) 200、(c) 400 和 (d) 600。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 3
彩色视频和高光谱数据的一次性配准。 (a) 来自带有三个示例性标记的颜色传感器的图像。 (b) 在同一物体的 HSI 期间重建的伪彩色图像。 蓝色光谱范围内的信息缺失会导致颜色发散。 (a) 中标记的对应点用圆圈标记。 (c) 基于 25 个手动注释点的透视变换后两幅图像的半透明叠加。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 4
单单应性方法的图像配准结果。 (a) 帧 20 用作场景 1 的起始帧。(b) 帧 220 相对于帧 20 具有较小的透视变化、仪器移动和器官变形。(c) 帧 430 显示仪器和器官变形造成的遮挡 由于与第 20 帧相比的操作。(d)–(i) ORB1000 (d, e) 的转换起始帧 20 和当前帧 220（左列，红色）和 430（右列，黄色）的半透明叠加， A-KAZE (f, g) 和 MG-DHNN (h, i)。 绿色十字表示地面实况，蓝色十字表示注释点的估计位置。 白色箭头突出显示较大的配准错误，非重叠区域以灰度显示。 对于 d、f 和 g，所示帧的注释的归一化 RE 平均值为 0.1； e为0.26； h 和 i 为 0.13。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 5

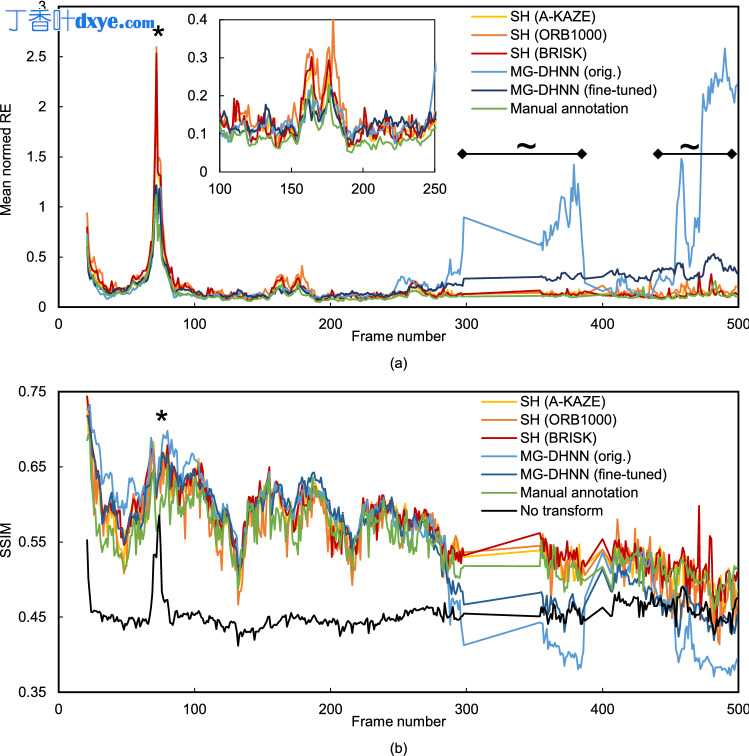

(a) 平均归一化 RE 和 (b) 起始帧 20 的 SSIM 和所有具有超过 15 个相应手动注释的连续帧。 显示单个单应性估计（A-KAZE、ORB1000、BRISK 和手动注释）和 MG-DHNN（原始和微调）的平均归一化 RE 和 SSIM。 此外，显示的 SSIM 没有任何应用的转换。 标有 * 的帧与起始帧非常相似，并且在没有转换的情况下显示出高 SSIM。 由于手动注释的移动距离非常小，因此这些帧的平均归一化 RE 显示了更高的值。 然而，转换帧的 SSIM 仍然高于没有转换的帧。 标有⟩~⟩的帧包括由手术器械引起的组织变形。 从第 390 帧开始，图像的大部分被视野中的两个仪器部分遮挡。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 6

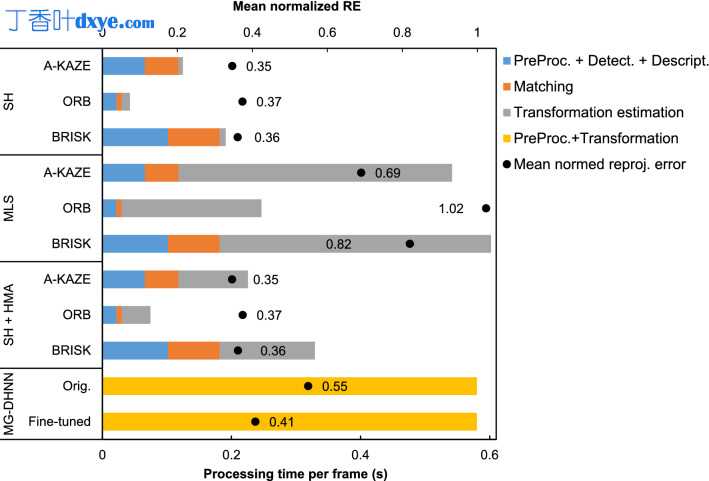

每个转换和特征检测器描述符方法的每帧平均处理时间和平均归一化重投影误差 (RE)。 ORB 是 ORB1000 的简称。

Asherman 综合征腹腔镜观察下宫腔镜粘连松解术成功活产一例

图 7
使用 HSI 增强体内视频数据。 (a) 从 HSI 记录期间获取的颜色传感器开始帧。 蓝色轮廓表示 HSI 中可见的区域。 (b) 视频的示例性目标帧，在执行 HSI 后 20 秒。 (c) 从高光谱数据重建的伪彩色图像。 (d) 根据色标表示组织氧合的静态彩色图。 (e) 注册和后处理后氧合图和目标帧灰度的半透明叠加。

如果无法播放，请点击此处在新窗口打开

如果无法播放，请点击此处在新窗口打开

参考资料：
1. Shapey J, et al. Intraoperative multispectral and hyperspectral label-free imaging: a systematic review of in vivo clinical studies. J. Biophotonics. 2019 doi: 10.1002/jbio.201800455.
2. Clancy NT, Jones G, Maier-Hein L, Elson DS, Stoyanov D. Surgical spectral imaging. Med. Image Anal. 2020;63:101699. doi: 10.1016/j.media.2020.101699.
3. Baltussen EJM, et al. Hyperspectral imaging for tissue classification, a way toward smart laparoscopic colorectal surgery. J. Biomed. Opt. 2019;24:1–9. doi: 10.1117/1.JBO.24.1.016002.
4. Yoon J, et al. A clinically translatable hyperspectral endoscopy (HySE) system for imaging the gastrointestinal tract. Nat. Commun. 2019;10:1902. doi: 10.1038/s41467-019-09484-4.
5. Köhler H, et al. Laparoscopic system for simultaneous high-resolution video and rapid hyperspectral imaging in the visible and near-infrared spectral range. J. Biomed. Opt. 2020;25:086004. doi: 10.1117/1.JBO.25.8.086004.
6. Barberio M, et al. Intraoperative guidance using hyperspectral imaging: a review for surgeons. Diagnostics. 2021;11:2066. doi: 10.3390/diagnostics11112066.
7. Barberio M, et al. HYPerspectral enhanced reality (HYPER): a physiology-based surgical guidance tool. Surg. Endosc. 2020;34:1736–1744. doi: 10.1007/s00464-019-06959-9.
8. Selka F, et al. Fluorescence-based enhanced reality for colorectal endoscopic surgery. In: Ourselin S, Modat M, et al., editors. Biomedical Image Registration. Springer; 2014. pp. 114–123.
9. Bernhardt S, Nicolau SA, Soler L, Doignon C. The status of augmented reality in laparoscopic surgery as of 2016. Med. Image Anal. 2017;37:66–90. doi: 10.1016/j.media.2017.01.007.
10. Puerto-Souza GA, Cadeddu JA, Mariottini G-L. Toward long-term and accurate augmented-reality for monocular endoscopic videos. IEEE Trans. Biomed. Eng. 2014;61:2609–2620. doi: 10.1109/TBME.2014.2323999.
11. Collins T, et al. Augmented reality guided laparoscopic surgery of the uterus. IEEE Trans. Med. Imaging. 2020 doi: 10.1109/TMI.2020.3027442.
12. Schaefer, S., McPhail, T., Warren, J. Image deformation using moving least squares. In ACM SIGGRAPH 2006 Papers 533–540 (Association for Computing Machinery, 2006). 10.1145/1179352.1141920
13. Tareen, S. A. K., Saleem, Z. A comparative analysis of SIFT, SURF, KAZE, AKAZE, ORB, and BRISK. in 2018 International Conference on Computing, Mathematics and Engineering Technologies (iCoMET) 1–10 (IEEE, 2018). 10.1109/ICOMET.2018.8346440
14. Alcantarilla, P. F., Bartoli, A., Davison, A. J. KAZE features. in Proceedings of the 12th European conference on computer vision - volume part VI 214–227 (2012). 10.1007/978-3-642-33783-3_16
15. Sieler K, Naber A, Nahm W. An evaluation of image feature detectors based on spatial density and temporal robustness in microsurgical image processing. Curr. Dir. Biomed. Eng. 2019;5:273–276. doi: 10.1515/cdbme-2019-0069.
16. Bailo O, et al. Efficient adaptive non-maximal suppression algorithms for homogeneous spatial keypoint distribution. Pattern Recognit. Lett. 2018;106:53–60. doi: 10.1016/j.patrec.2018.02.020.
17. Suárez I, Sfeir G, Buenaposada JM, Baumela L. BEBLID: Boosted efficient binary local image descriptor. Pattern Recognit. Lett. 2020;133:366–372. doi: 10.1016/j.patrec.2020.04.005.
18. Puerto-Souza GA, Mariottini G-L. A fast and accurate feature-matching algorithm for minimally-invasive endoscopic images. IEEE Trans. Med. Imaging. 2013;32:1201–1214. doi: 10.1109/TMI.2013.2239306.
19. Yip MC, Lowe DG, Salcudean SE, Rohling RN, Nguan CY. Real-time methods for long-term tissue feature tracking in endoscopic scenes. In: Abolmaesumi P, Joskowicz L, Navab N, Jannin P, editors. Information Processing in Computer-Assisted Interventions. Berlin, Heidelberg: Springer; 2012. pp. 33–43.
20. Giannarou S, Visentini-Scarzanella M, Yang G-Z. Probabilistic tracking of affine-invariant anisotropic regions. IEEE Trans. Pattern Anal. Mach. Intell. 2013;35:130–143. doi: 10.1109/TPAMI.2012.81.
21. Selka F, et al. Context-specific selection of algorithms for recursive feature tracking in endoscopic image using a new methodology. Comput. Med. Imaging Graph. 2015;40:49–61. doi: 10.1016/j.compmedimag.2014.11.012.
22. DeTone, D., Malisiewicz, T., Rabinovich, A. Deep image homography estimation. ArXiv160603798 Cs (2016).
23. Gomes S, Valério MT, Salgado M, Oliveira HP, Cunha A. Unsupervised neural network for homography estimation in capsule endoscopy frames. Procedia Comput. Sci. 2019;164:602–609. doi: 10.1016/j.procs.2019.12.226.
24. Huber, M., Ourselin, S., Bergeles, C., Vercauteren, T. Deep homography estimation in dynamic surgical scenes for laparoscopic camera motion extraction. ArXiv210915098 Cs Eess (2021).
25. Bano S, et al. Deep learning-based fetoscopic mosaicking for field-of-view expansion. Int. J. Comput. Assist. Radiol. Surg. 2020;15:1807–1816. doi: 10.1007/s11548-020-02242-8.
26. Zhang, J. et al. Content-aware unsupervised deep homography estimation. ArXiv190905983 Cs (2020).
27. Nie L, Lin C, Liao K, Liu S, Zhao Y. Depth-aware multi-grid deep homography estimation with contextual correlation. IEEE Trans. Circuits Syst. Video Technol. 2021 doi: 10.1109/TCSVT.2021.3125736.
28. Bradski G, Kaehler A. Learning OpenCV: Computer Vision with the OpenCV Library. O’Reilly Media Inc; 2008.
29. Moulla Y, et al. Hybridösophagektomie mit intraoperativem hyperspektral-imaging: Videobeitrag. Chir. 2020 doi: 10.1007/s00104-020-01139-1.
30. Pizer SM, et al. Adaptive histogram equalization and its variations. Comput. Vis. Graph. Image Process. 1987;39:355–368. doi: 10.1016/S0734-189X(87)80186-X.
31. Rublee, E., Rabaud, V., Konolige, K., Bradski, G. ORB: An efficient alternative to SIFT or SURF. In 2011 International Conference on Computer Vision 2564–2571 (IEEE, 2011). 10.1109/ICCV.2011.6126544
32. Alcantarilla, P., Nuevo, J., Bartoli, A. Fast explicit diffusion for accelerated features in nonlinear scale spaces. In Proceedings of the British Machine Vision Conference 2013 13.1–13.11 (British Machine Vision Association, 2013). 10.5244/C.27.13
33. Leutenegger, S., Chli, M., Siegwart, R. Y. BRISK: Binary robust invariant scalable keypoints. In 2011 International Conference on Computer Vision 2548–2555 (2011). 10.1109/ICCV.2011.6126542
34. Fischler MA, Bolles RC. Random sample consensus: A paradigm for model fitting with applications to image analysis and automated cartography. Commun. ACM. 1981;24:381–395. doi: 10.1145/358669.358692.
35. Nie L, Lin C, Liao K, Liu S, Zhao Y. Unsupervised deep image stitching: Reconstructing stitched features to images. IEEE Trans. Image Process. 2021;30:6184–6197. doi: 10.1109/TIP.2021.3092828.
36. Stauder, R. et al. The TUM LapChole dataset for the M2CAI 2016 workflow challenge. ArXiv161009278 Cs (2017).
37. Wang Z, Bovik AC, Sheikh HR, Simoncelli EP. Image quality assessment: From error visibility to structural similarity. IEEE Trans. Image Process. 2004;13:600–612. doi: 10.1109/TIP.2003.819861.
