自监督单眼深度估计与腹腔镜图像的 3D 位移模块

提出了一种具有 3D 位移 (3DD) 模块的新型自监督训练框架，用于从单个腹腔镜图像准确估计每像素深度图。 最近，几个基于自监督学习的单目深度估计模型在相机是动态的和物体是静止的假设下在 KITTI 数据集上取得了很好的结果，但是这个假设在手术设置中经常被逆转（腹腔镜是静止的， 手术器械和组织是动态的）。 因此，提出了一个 3DD 模块来建立帧之间的关系，而不是自我运动估计。 在 3DD 模块中，卷积神经网络 (CNN) 分析源帧和目标帧以预测 3D 点云在相机坐标中从目标帧到源帧的 3D 位移。 由于难以约束来自两个 2D 图像的深度位移，提出了一种新颖的深度一致性模块来保持位移更新深度和模型估计深度之间的深度一致性，从而有效地约束 3D 位移。 提出的方法在 Hamlyn 手术数据集和获取的地面真实深度图上实现了单眼深度估计的显著性能，优于单深度、单深度和 packnet 模型。

自监督单眼深度估计与腹腔镜图像的 3D 位移模块

图 1

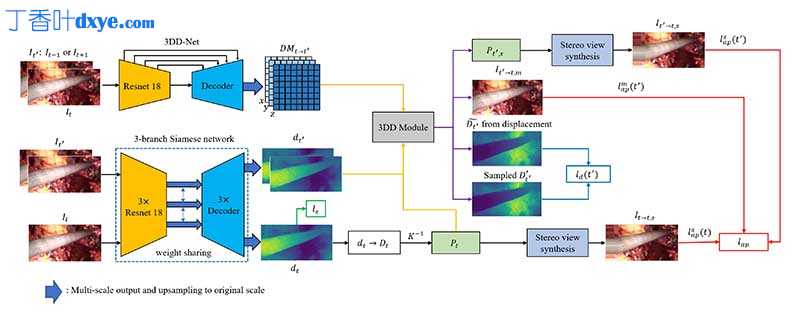

框架架构。
Resnet 18 是预训练的。 深蓝色箭头表示从多尺度输出到原始缩放输出的双线性插值。 彩色线条用于表示输出数据和损失函数之间的对应关系（红色表示 lap，蓝色表示 ld，绿色表示 ls）。

自监督单眼深度估计与腹腔镜图像的 3D 位移模块

图 2

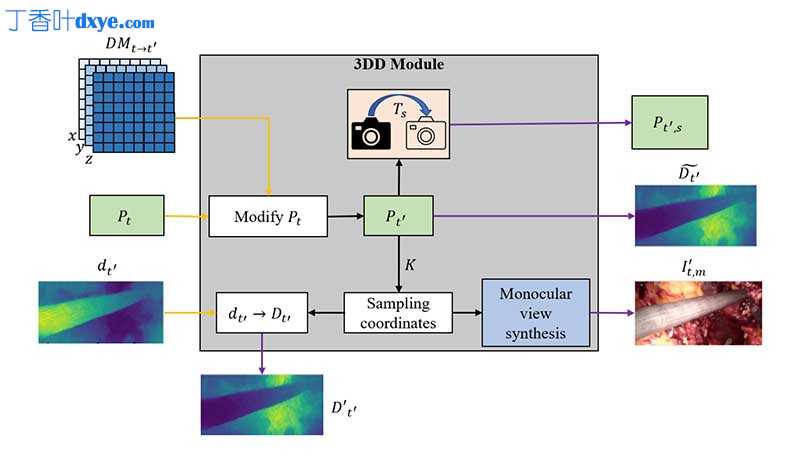

3DD模块架构。
橙色和紫色线分别代表输入和输出。

自监督单眼深度估计与腹腔镜图像的 3D 位移模块

图 3

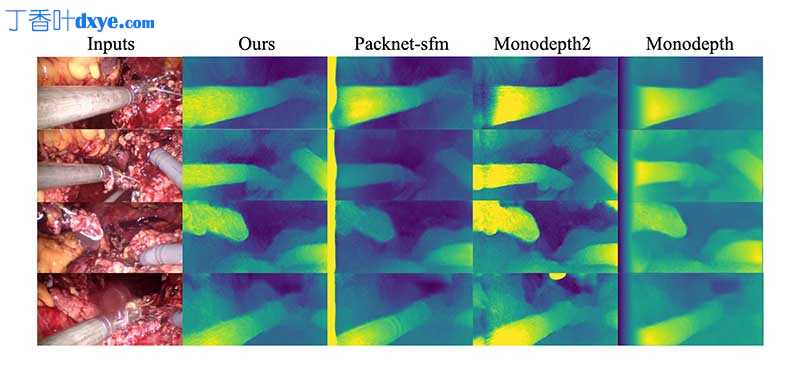

方法 packnet 、 monodepth2 、 monodepth 之间的定性结果比较。 第一列包含示例测试图像。 其他列是相应的视差图。

自监督单眼深度估计与腹腔镜图像的 3D 位移模块

图 4

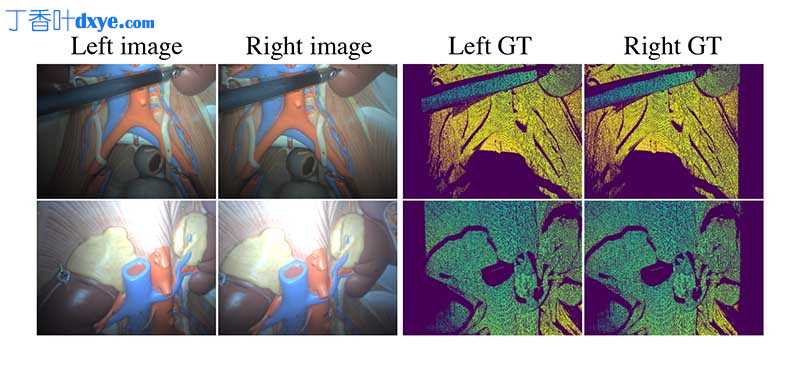

通过达芬奇（Intuitive Inc.）立体腹腔镜和投影格雷码结构光模式获得的地面实况深度图。

自监督单眼深度估计与腹腔镜图像的 3D 位移模块

图 5

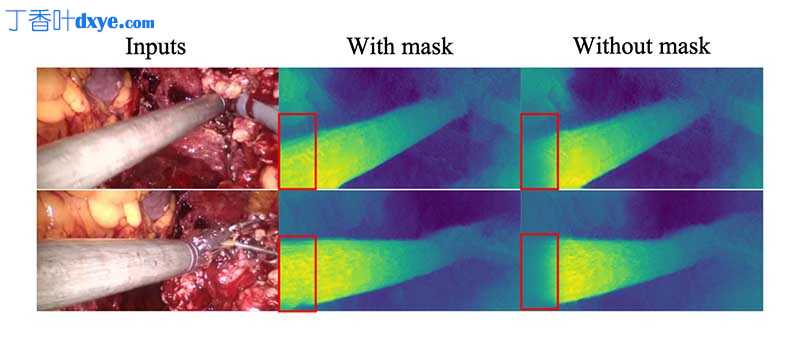

视野掩蔽的效果以红色框显示。
