耳鼻咽喉-头颈外科「图解」206-72-气管、支气管内窥镜

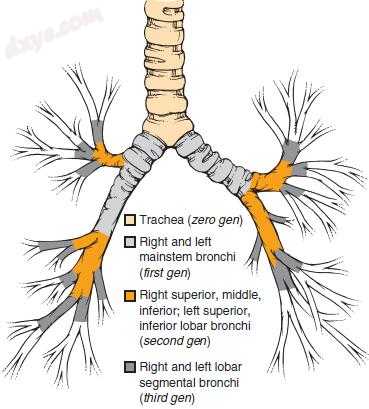

图-1. 气管支气管图式。世代。 (Copyright 2008 by Johns Hopkins University, Art as Applied to Medicine.)

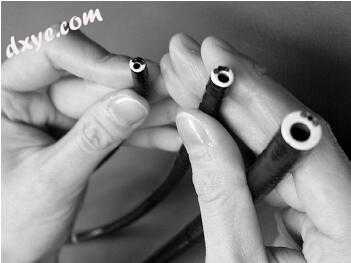

图-2. 从左至右，外径/通道直径为4.9 / 2.0mm和6.0 / 2.8mm的光纤支气管镜的范围以及直径为9.0 / 5.0mm的原型治疗范围。 请注意绝缘的白色陶瓷板，这对安全用于电外科手术是必需的。

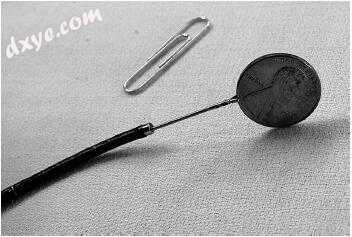

图-3. 超薄型气管镜，外径为2.8毫米，工作通道为1.2毫米，并有定制钳，拿着一分钱，旁边显示一个回形针用于比较尺寸。

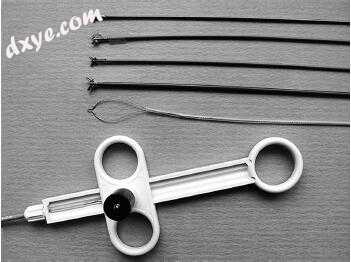

图-4. 用于柔性纤维支气管镜的器械从上至下，带钢丝导管鞘的可重复使用的钳（奥林巴斯美国，中心谷，宾夕法尼亚州）; （Microvasive，Boston Scientific，Natick，MA）; 一次性针头钳; 大型电钳，需要2.8毫米通道; 电烙圈套; 用于电外科器械的电线附件。


图-5. 在透视引导下对肺周围（左上肺）肺组织进行经支气管活检。

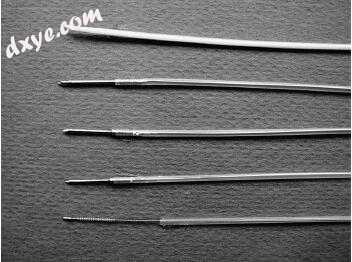

图-6. 经支气管针和细胞刷。 自上而下，18号Microvasive Sofcor塑料; 19/21规格的MW-319组织学钢，15毫米长; 21号SW-121细胞学钢，长15毫米; 22号MW122 / 222/522细胞学钢，13mm长; 细胞刷。


图-7. 经支气管针吸取左侧气管旁淋巴结，导致IIIA期疾病的成功分期。
