耳鼻咽喉-头颈外科「图解」206-55-喉可视化

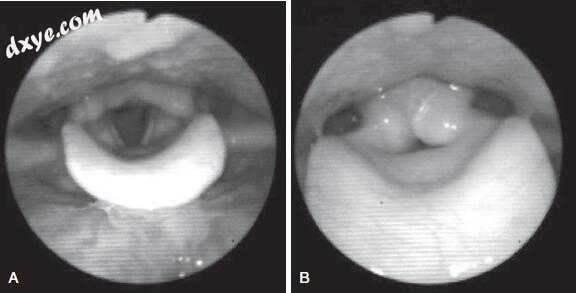

图-1. A，呼吸过程中声带褶皱。 B，发声期间声带前后缩窄。

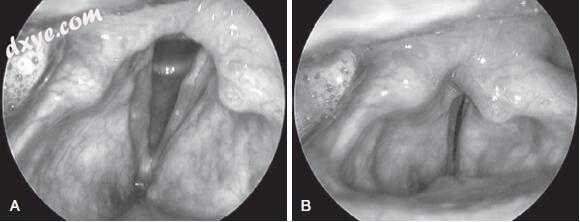

图-2. A，呼吸过程中声带褶皱。 B，发声时伴有后内侧收缩的声带。

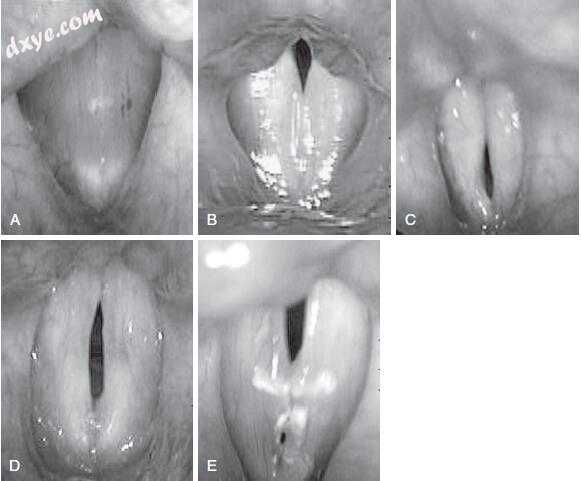

图-3. 声门关闭和间隙模式。 A，完全关闭。 B，后声门间隙。 C，前喉部间隙。 D，主轴形间隙。 E，沙漏形缺口。

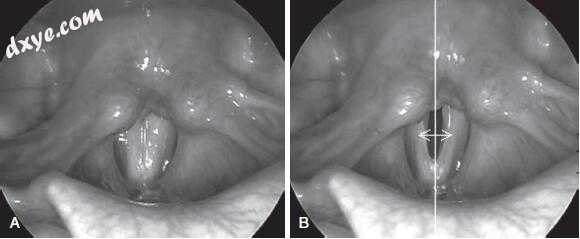

图-4. A，完整的声门关闭。 B，振动/偏移的最大振幅。

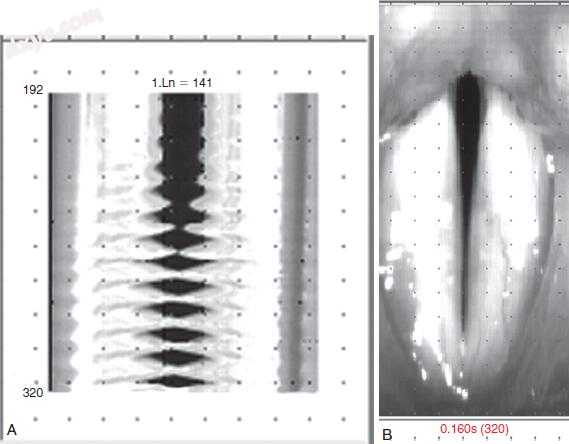

图-5. 从内窥镜高速数字成像（B）在线（Ln）141上从帧192至320获取的Kymographic图像（A）显示了在正常语音中发声期间声带振动的开始。 注意第一次声带接触前的声带振荡数量和细节数量与图-6中的相比。

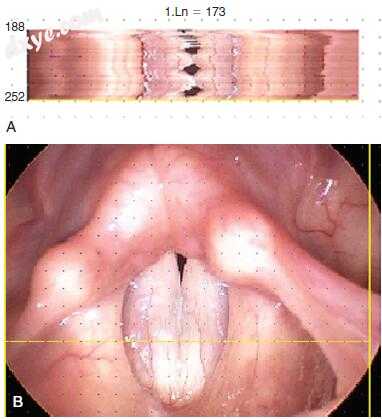

图-6. 从喉镜电视内窥镜检查的线（Ln）173和帧188到252的频闪镜检查（B）拍摄的Kymographic图像（A）显示正常语音发声期间声带振动的开始。 注意第一次声带接触前的声带振荡数量和细节数量与图-5中的相比。

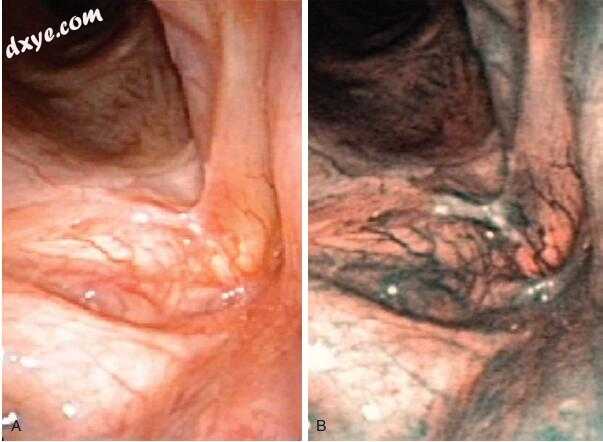

图-7. 在前连合处有真正的声带瘢痕。 A，白光成像。 B，窄带成像。

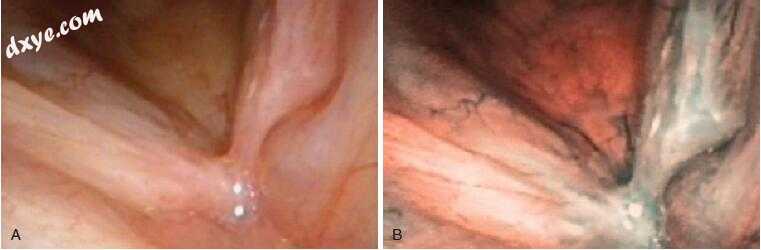

图-8. 原位左侧真性声带癌。 A，白光成像。 B，窄带成像。
