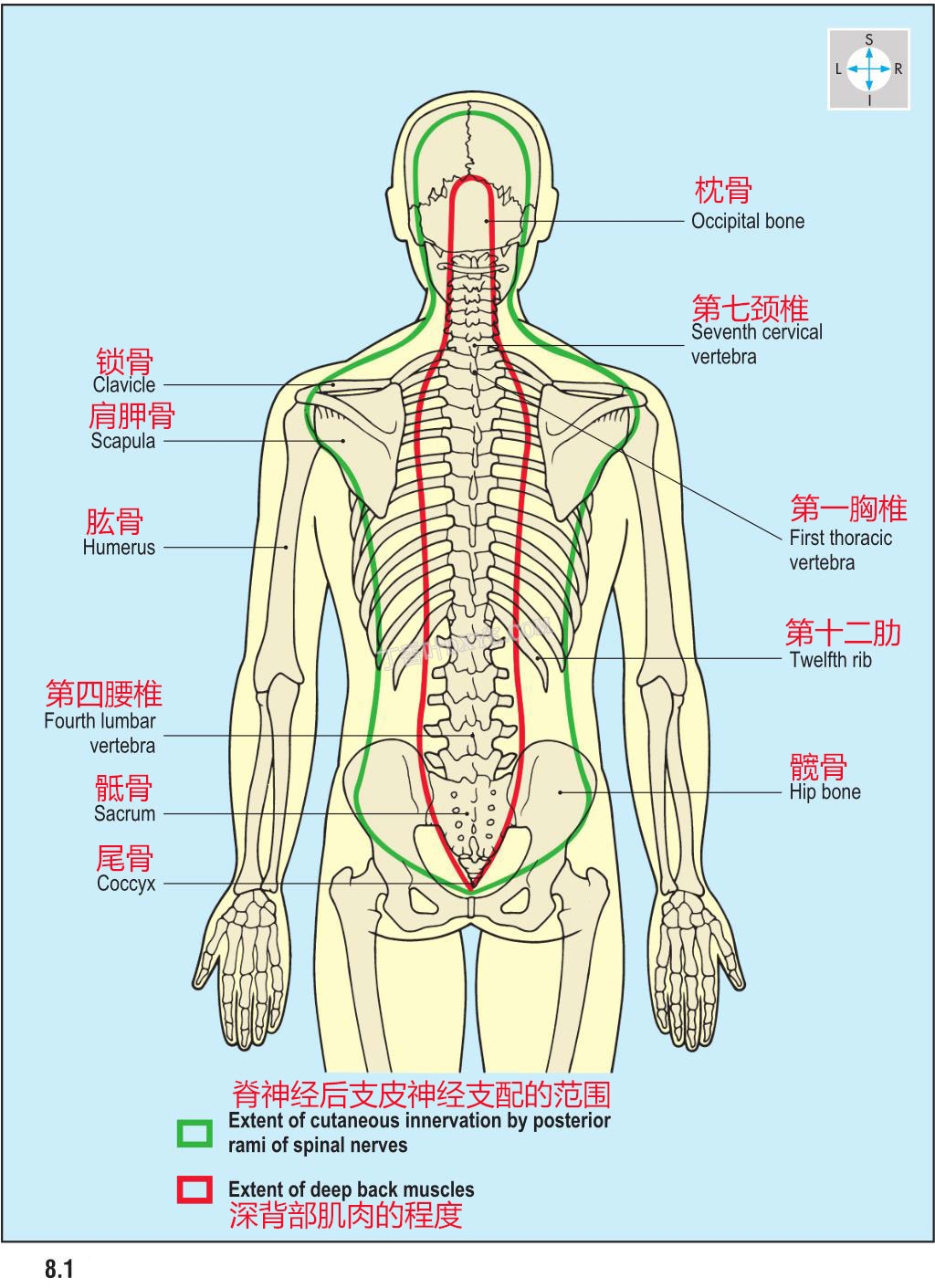

图. 8.1 背部后侧面。

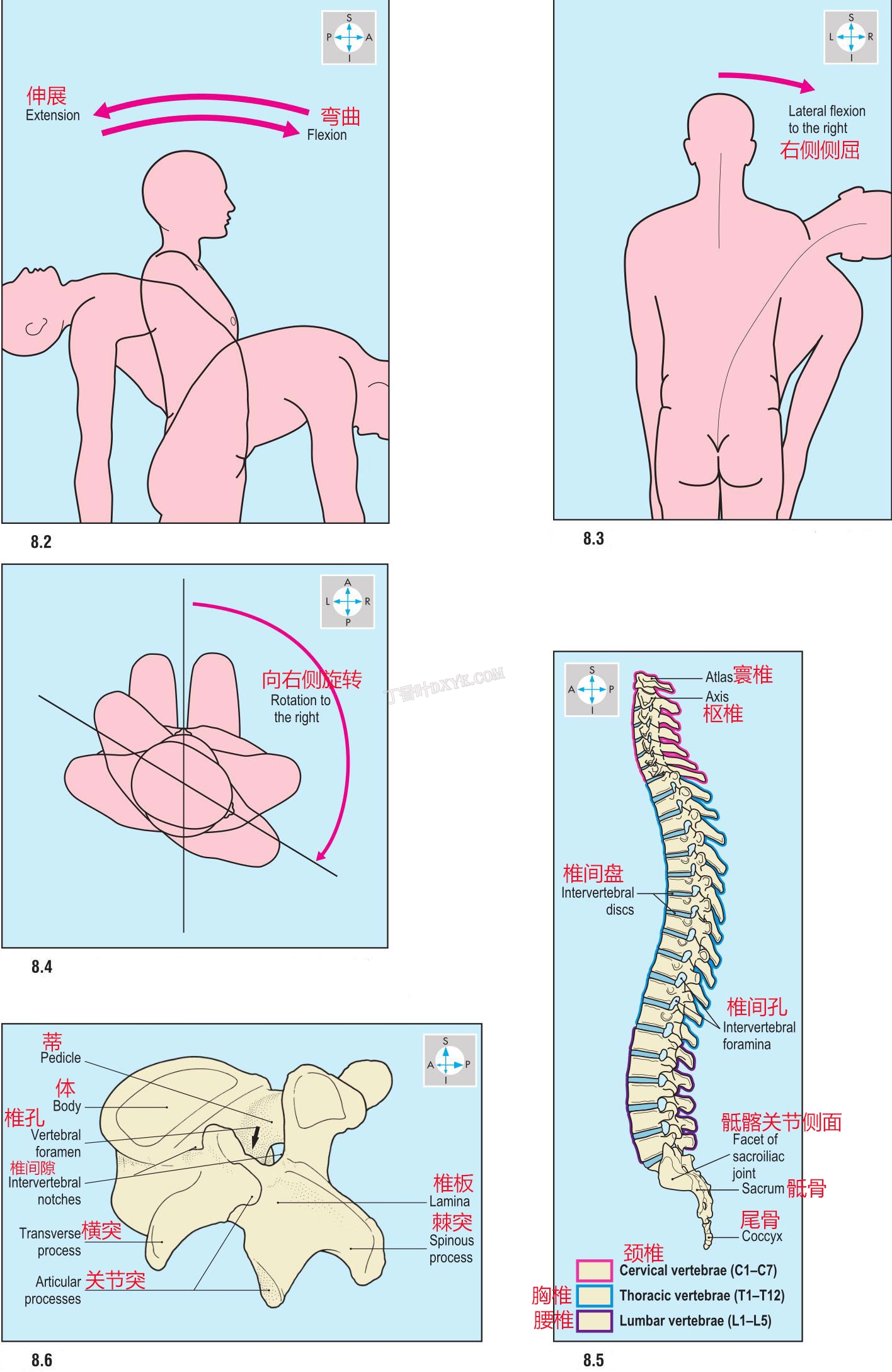

图. 8.2 从解剖位置看脊柱的屈曲和伸展。
图. 8.3 从解剖位置到右侧的脊柱侧屈。
图. 8.4 从坐着的人的上方看，脊柱向右侧旋转。头部相对于肩部旋转，肩部相对于骨盆旋转。
图. 8.5 脊柱侧视图。
图. 8.6 腰椎斜位显示其突起、椎孔和椎间孔。

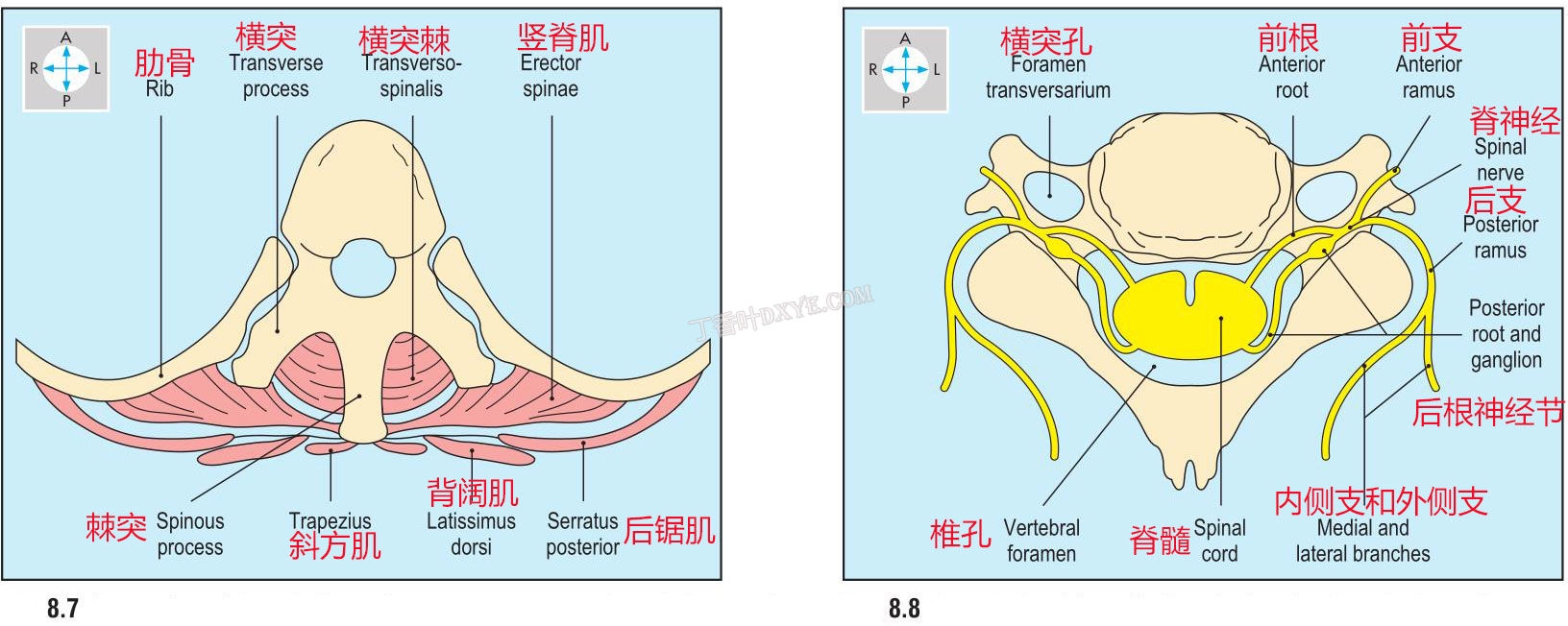

图. 8.7 背部主要肌肉的胸椎。下方面。
图. 8.8 有脊髓和脊神经的颈椎。下方面。

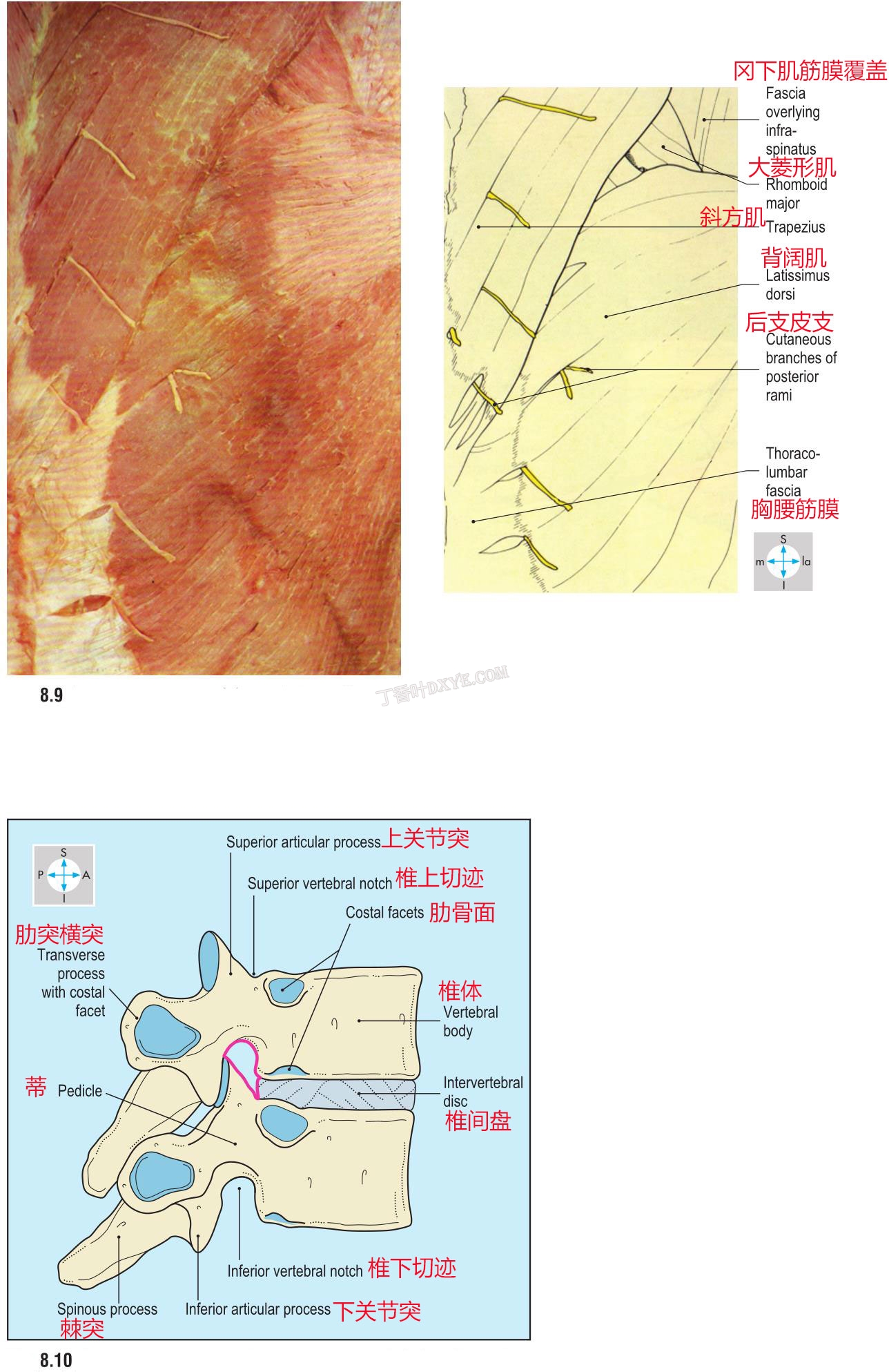

图. 8.9 后部皮肤的皮肤分支在躯干的背部提供皮肤。 神经显示刺穿斜方肌和背阔肌。
图. 8.10 两胸椎间孔（粉红色）。邻近椎骨上、下关节突的小关节位于椎间孔的节段神经后。

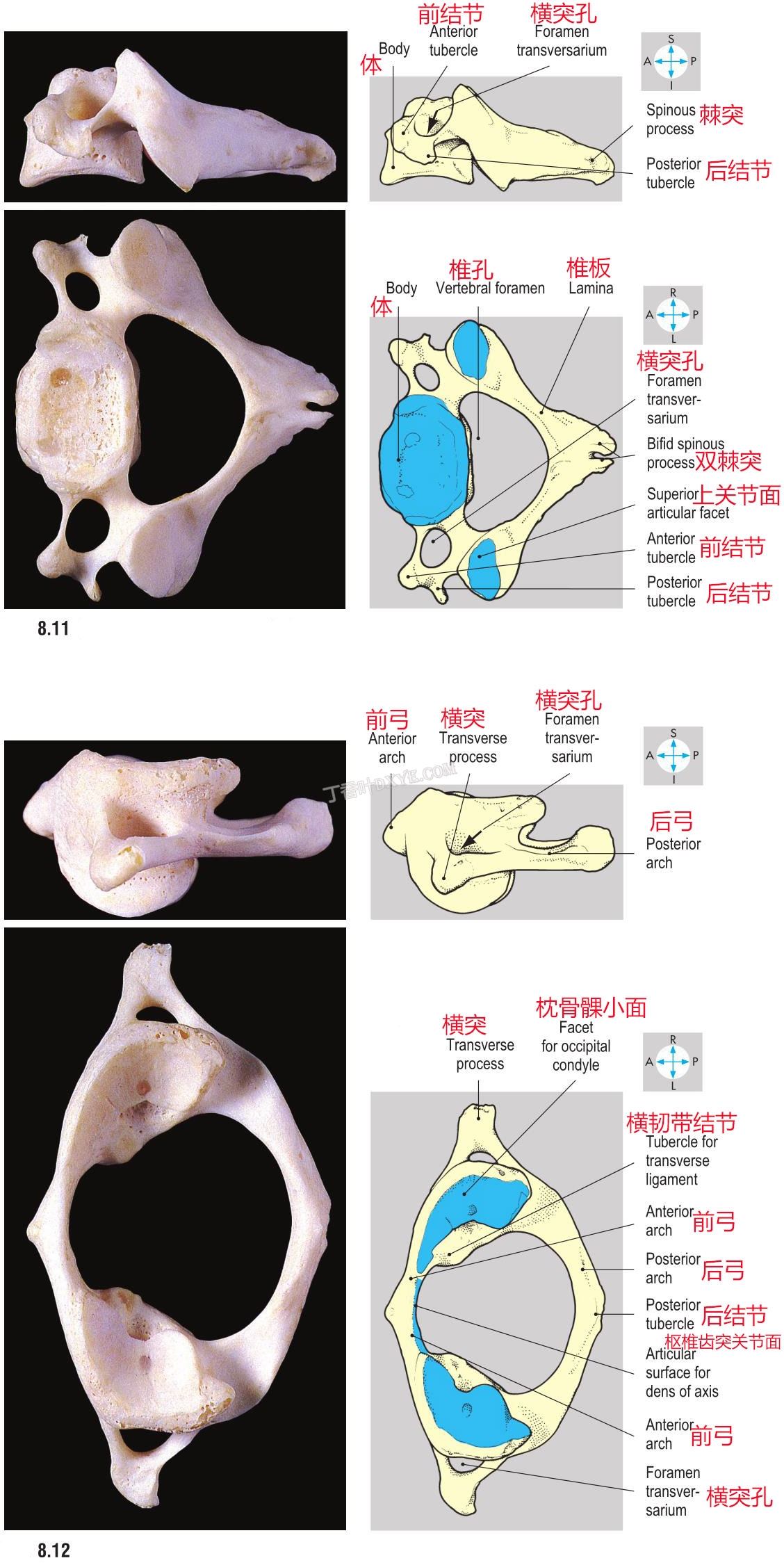

图. 8.11 典型（第四）颈椎的侧位和上视图。
图. 8.12 第一颈椎的外侧和上视图，寰椎。

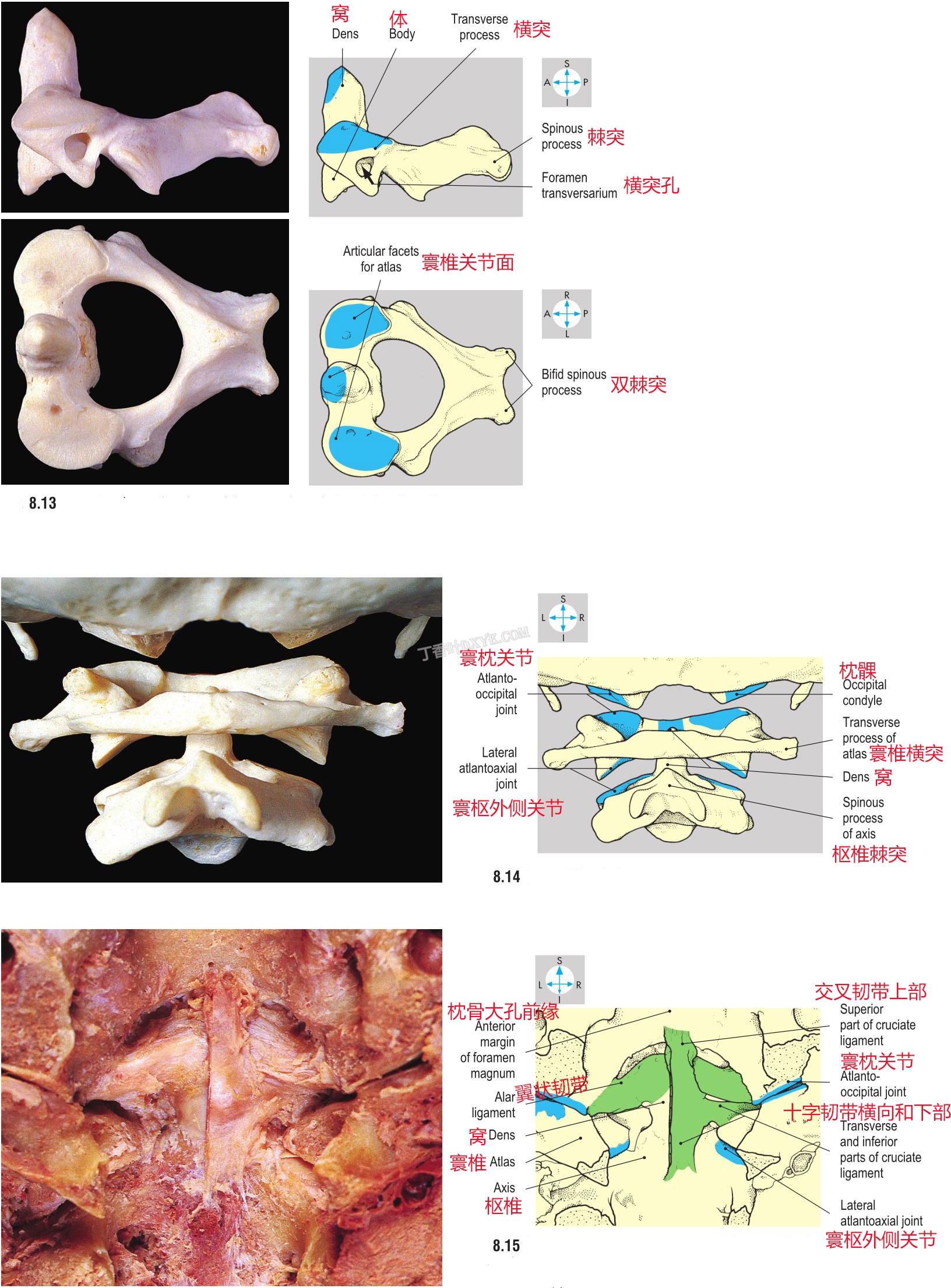

图. 8.13 第二颈椎侧位和上视图。
图. 8.14 头骨、寰椎和枢椎的基础，在后视野中可见。
图. 8.15 寰枢关节韧带。后纵韧带、脊髓、脑膜、椎弓和头骨的后部已被去除。在左侧，十字韧带部分切除。视图是倾斜的。

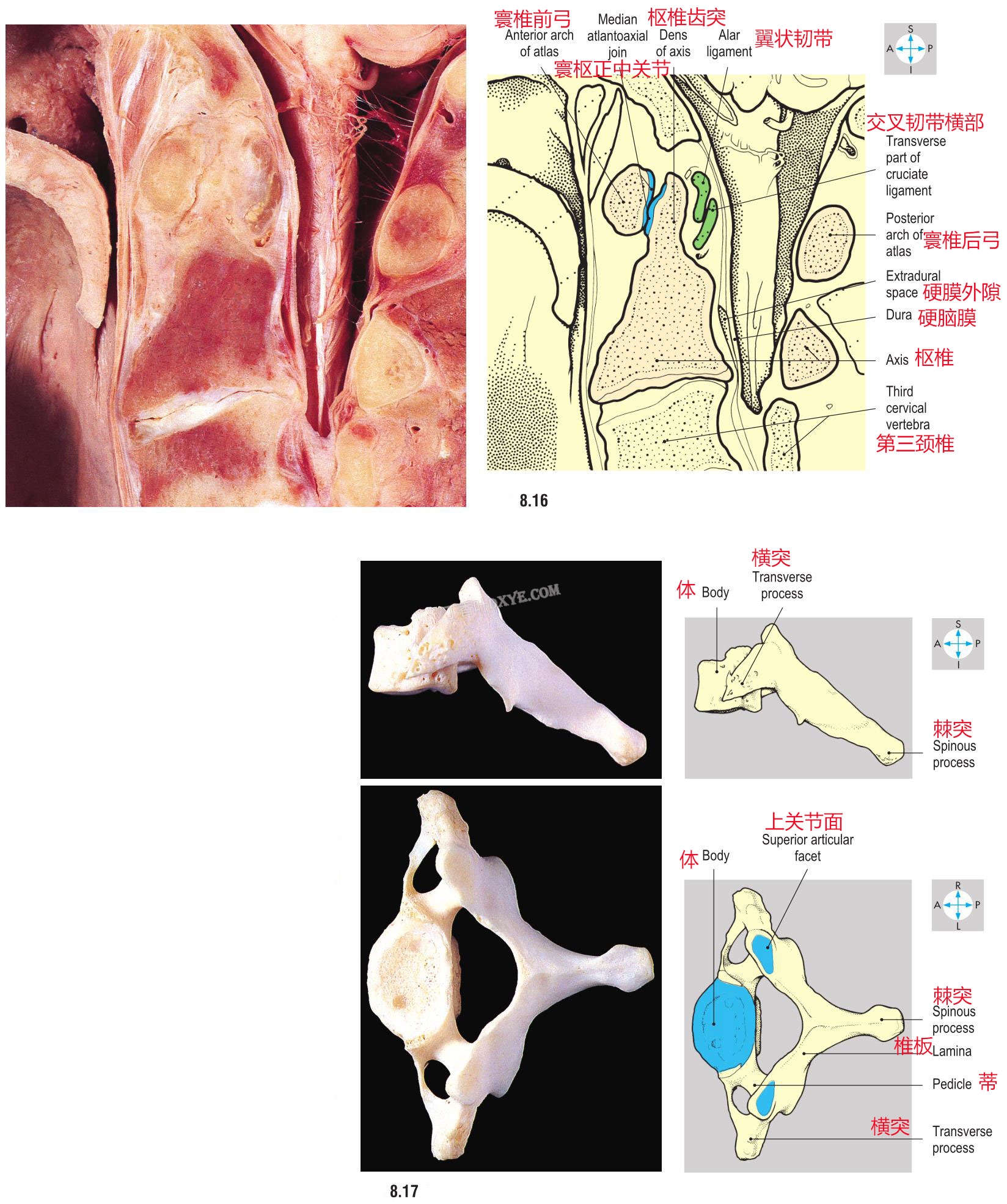

图. 8.16 正中矢状关节近矢状断面。
图. 8.17 横向和上的第七颈椎的颈椎横突视图。

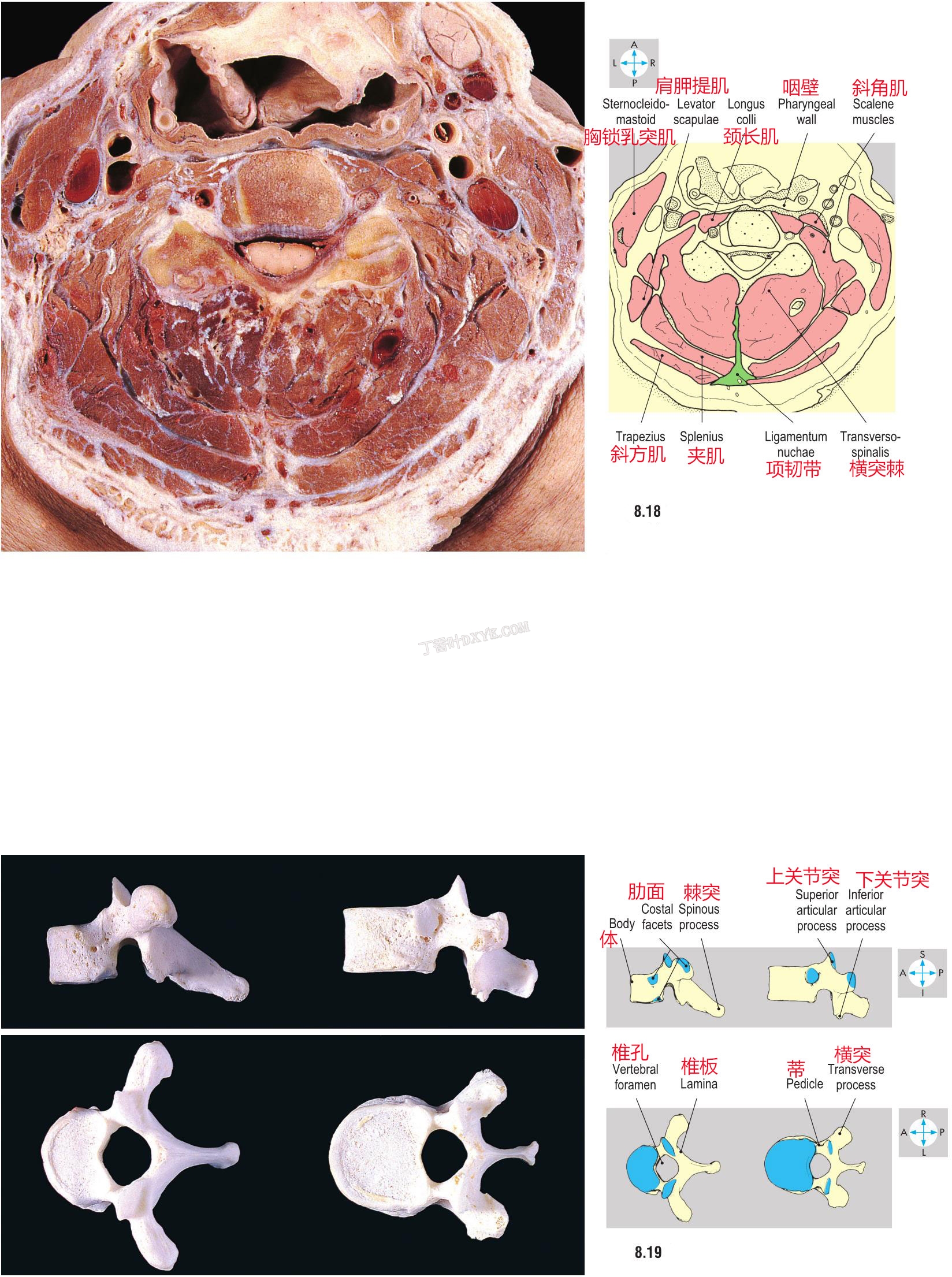

图. 8.18 第四颈椎水平的横切面，显示颈部肌肉。上方面。（比较图.7.94。）
图. 8.19 第二胸椎和第十胸椎的侧位和上视图。

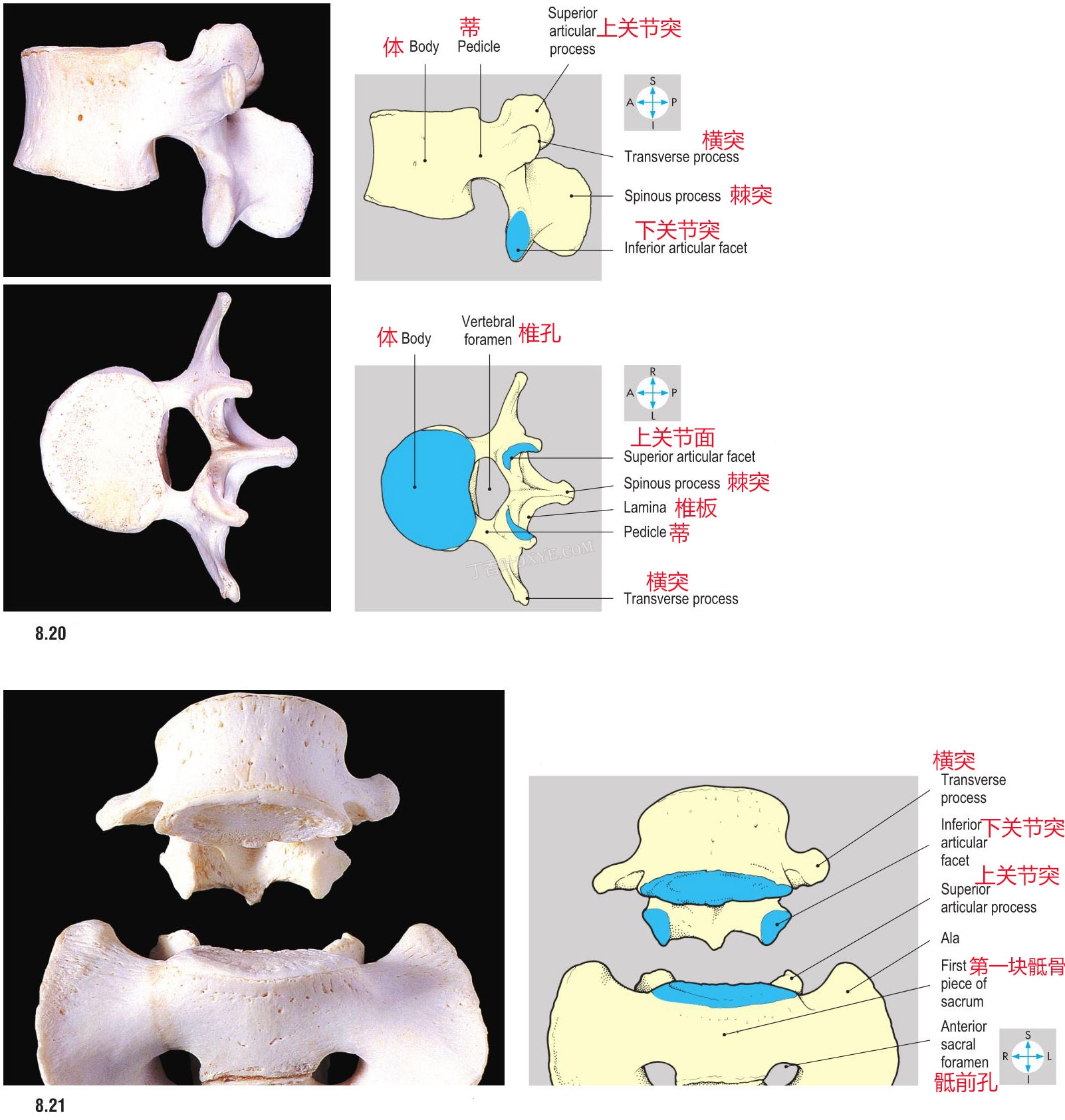

图. 8.20 典型（第三）腰椎的侧位和上视图。
图. 8.21 第五腰椎和骶骨上部，在前视图上可见。

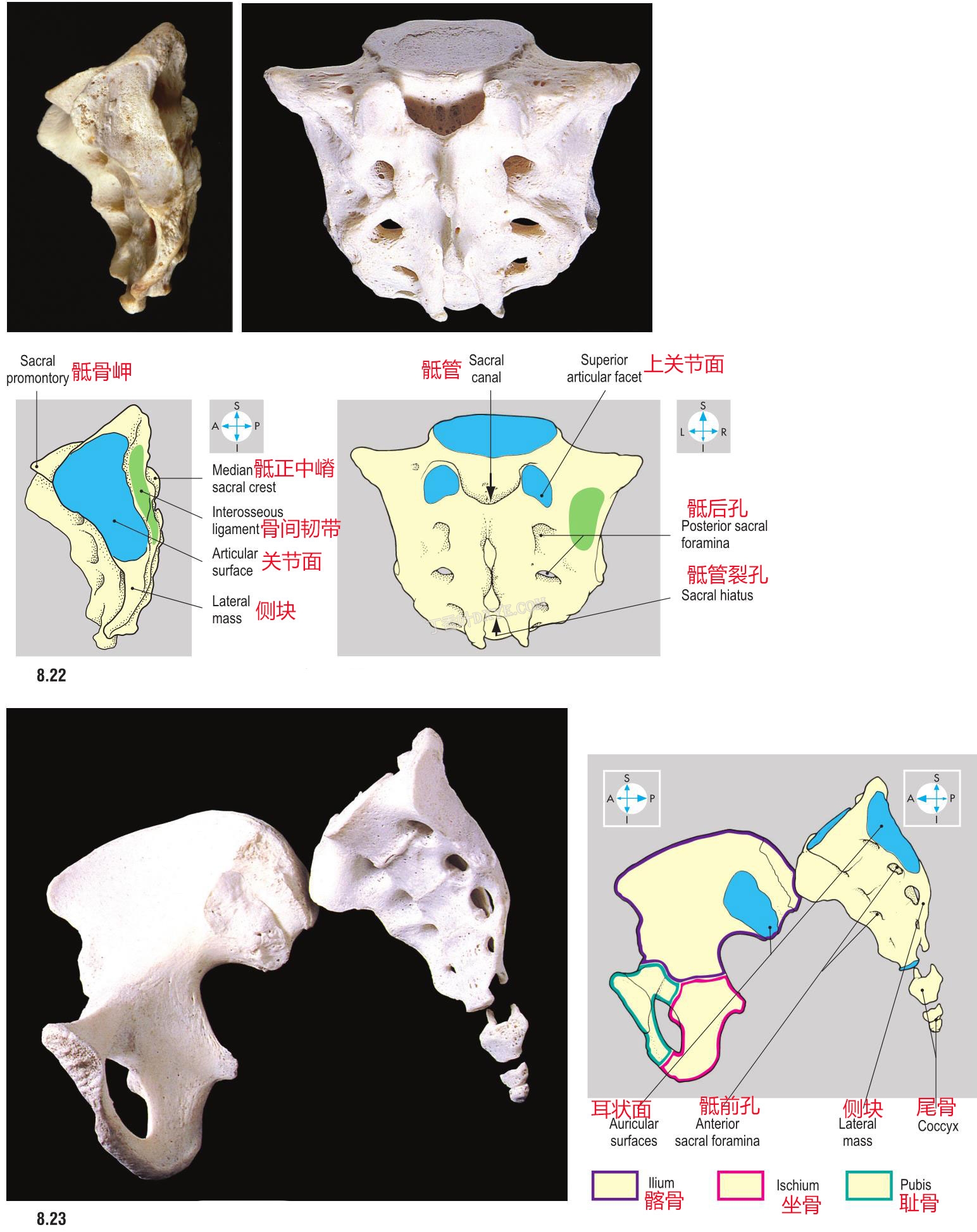

图. 8.22 外侧及后上骶骨的视图。
图. 8.23 骶骨的倾斜角度，尾骨、右髋关节的骨。

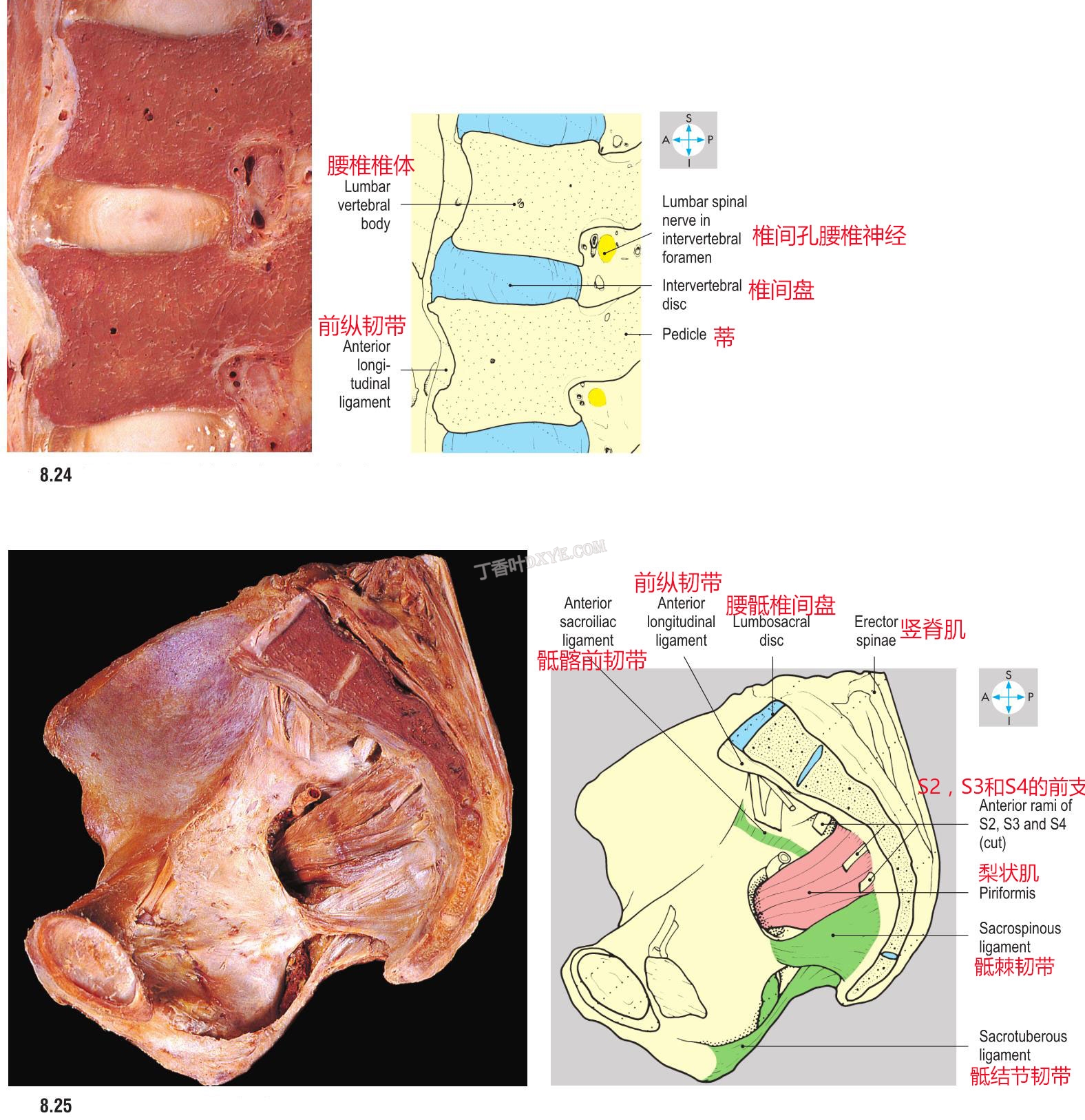

图. 8.24 腰椎矢状断层。
图. 8.25 右侧半骨盆，在矢状切面显示骶骨和尾骨。

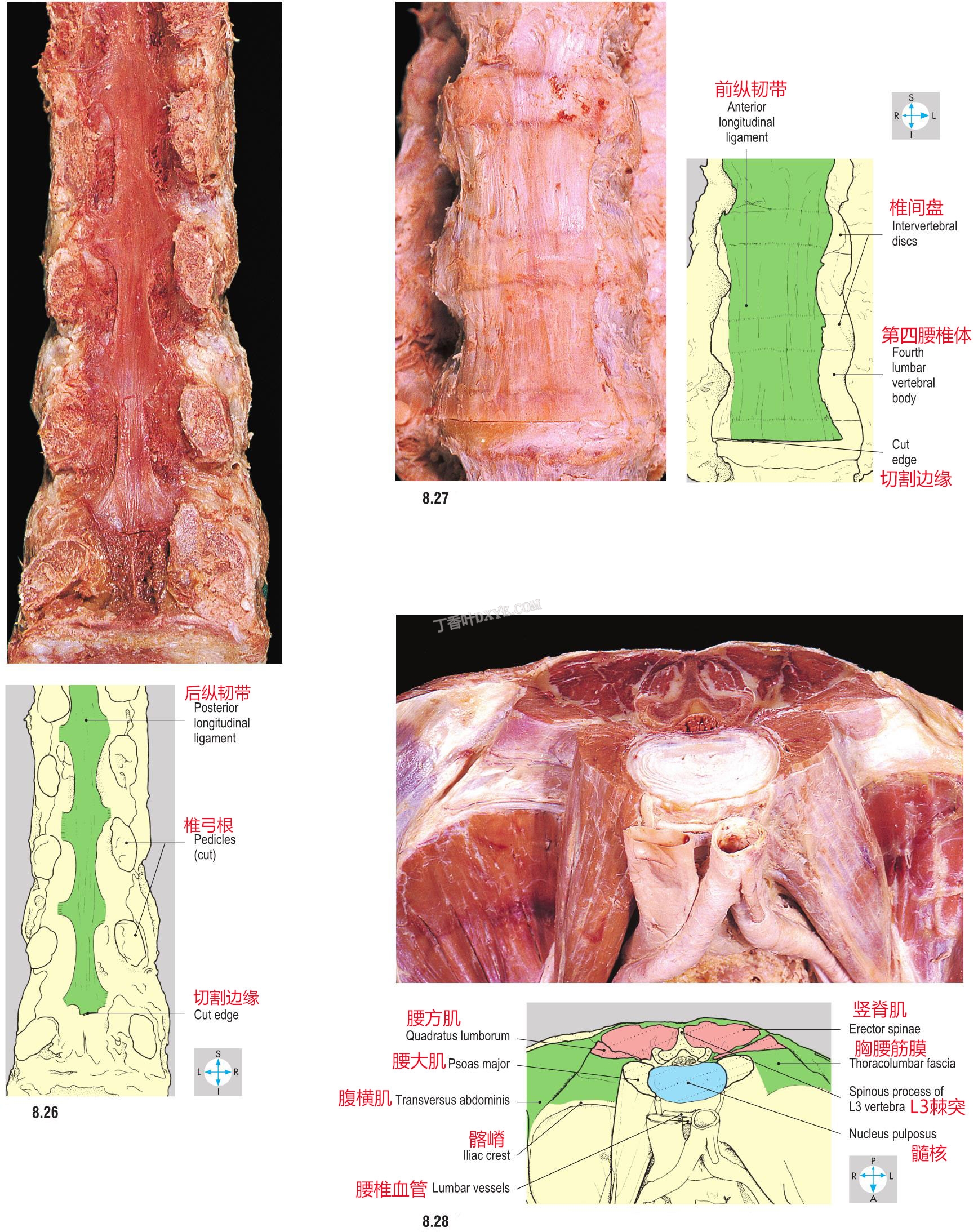

图. 8.26 后纵韧带、椎弓切除的暴露，脑膜和脊髓。
图. 8.27 腰椎前纵韧带斜位。
图. 8.28 第三腰椎和第四腰椎椎间盘横切面和椎间盘的斜位。

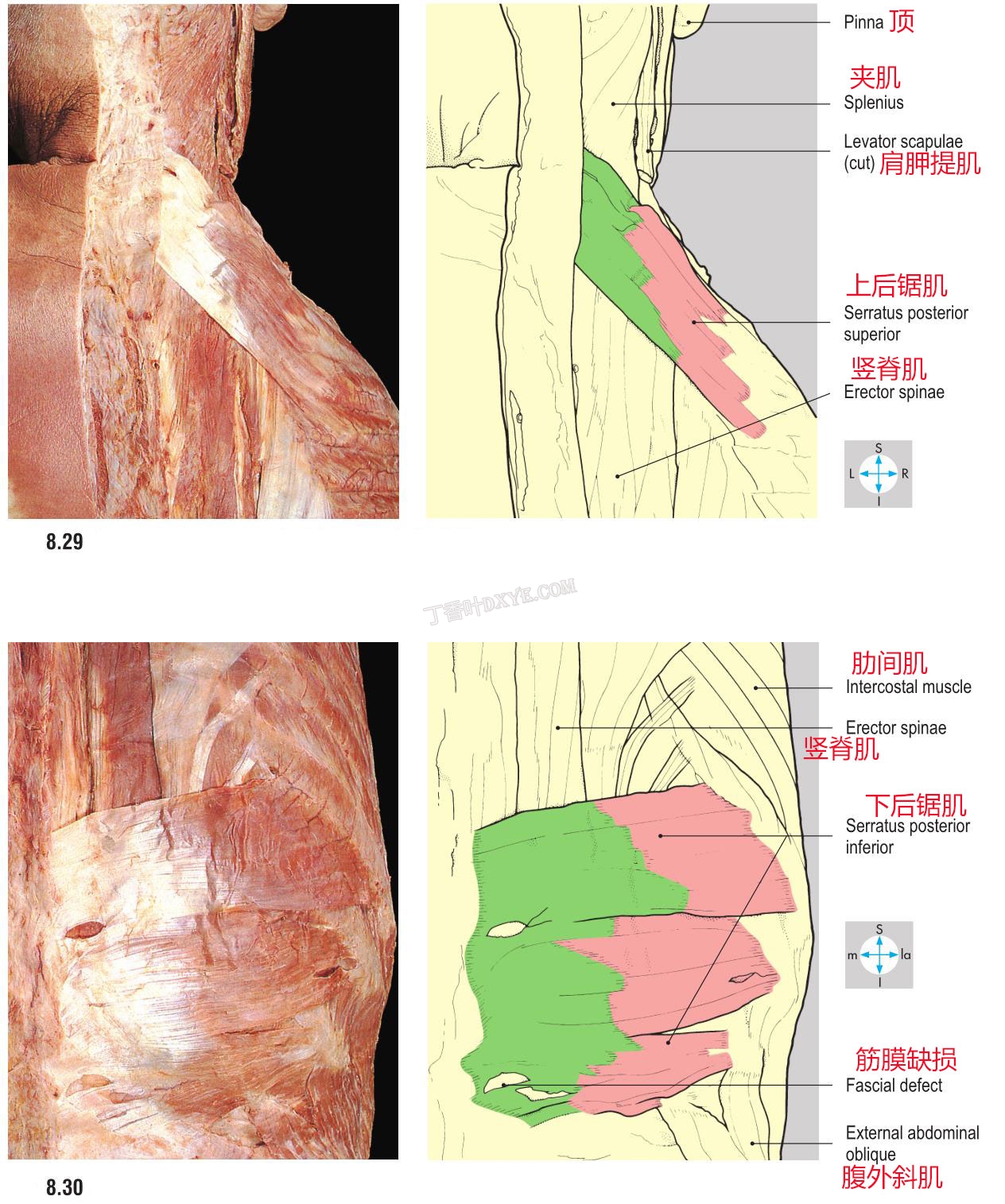

图. 8.29 上后锯肌。上肢带及其肌肉已被切除。
图. 8.30 下后锯肌的背阔肌去除显示。

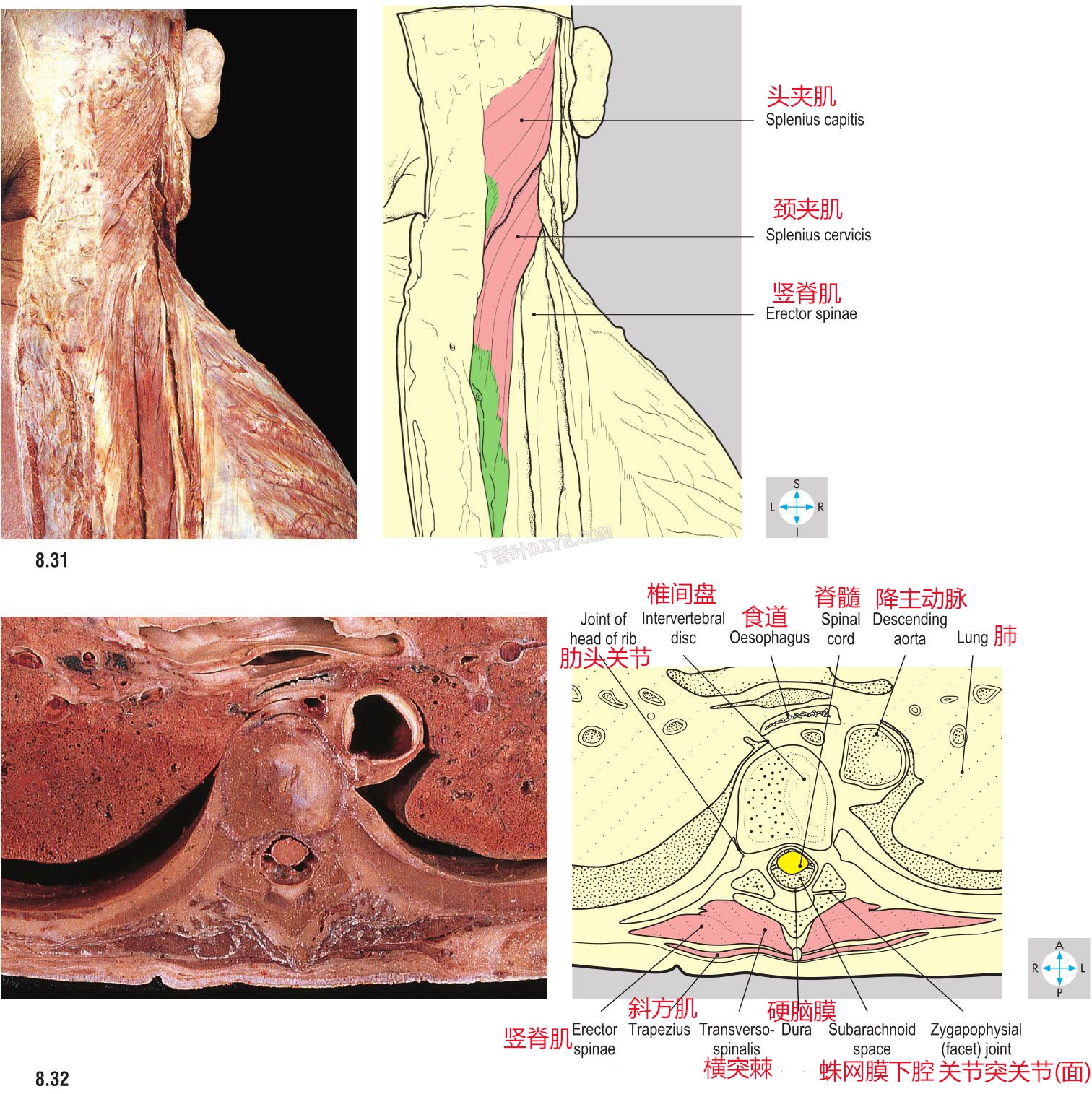

图. 8.31 锯齿后部上方切除后的颈夹肌和头。
图. 8.32 第六胸椎水平段显示背部肌肉和椎孔。下方面。

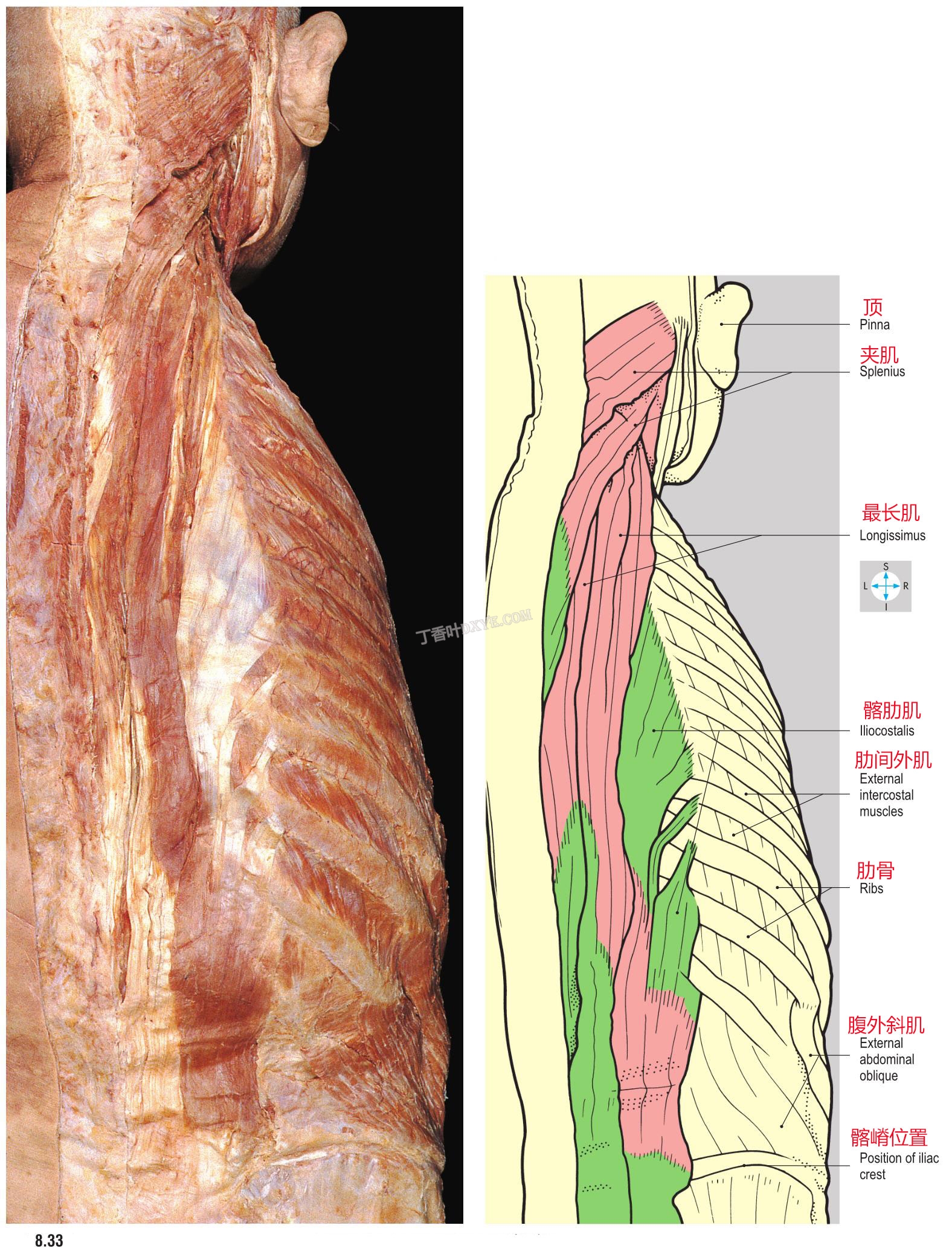

图. 8.33 夹肌、竖脊肌的肌肉和筋膜去除暴露。

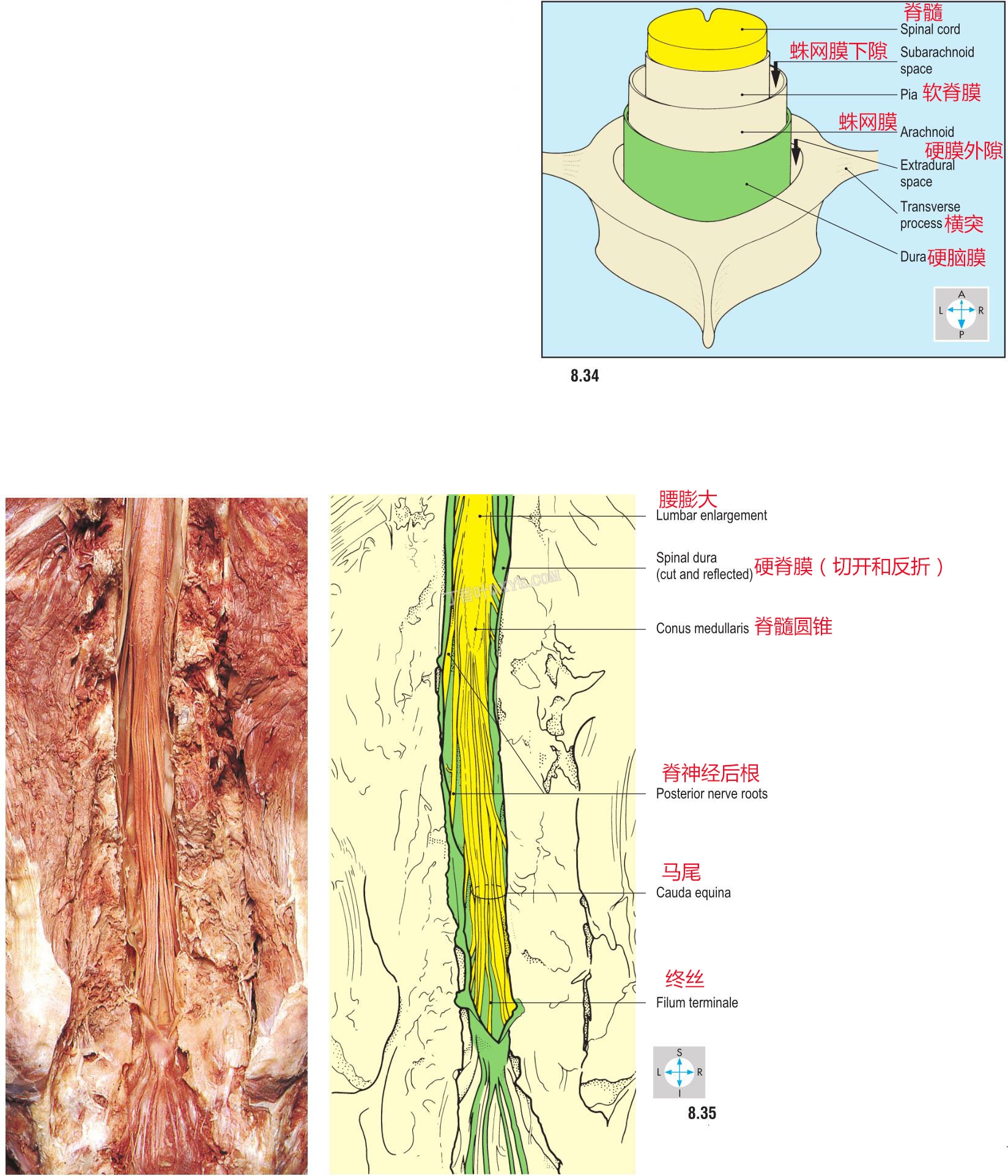

图. 8.34 脊膜。
图. 8.35 竖脊肌和神经弓切除；脊髓硬脑膜和蛛网膜打开向后和横向反折，露出腰膨大脊髓圆锥和马尾神经。

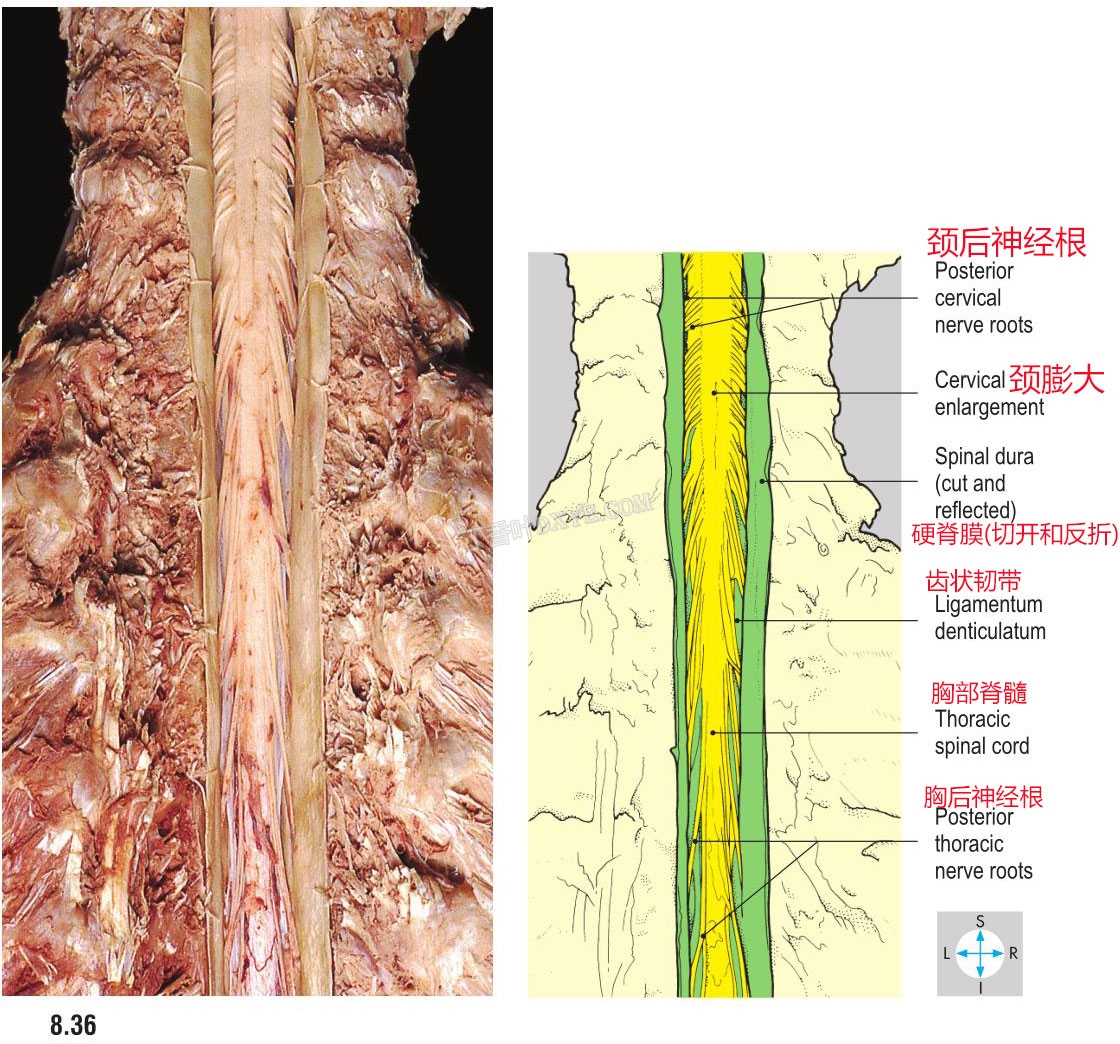

图. 8.36 颈脊髓和背神经根。竖脊肌和神经弓切除；脊髓硬脑膜已反折横向。

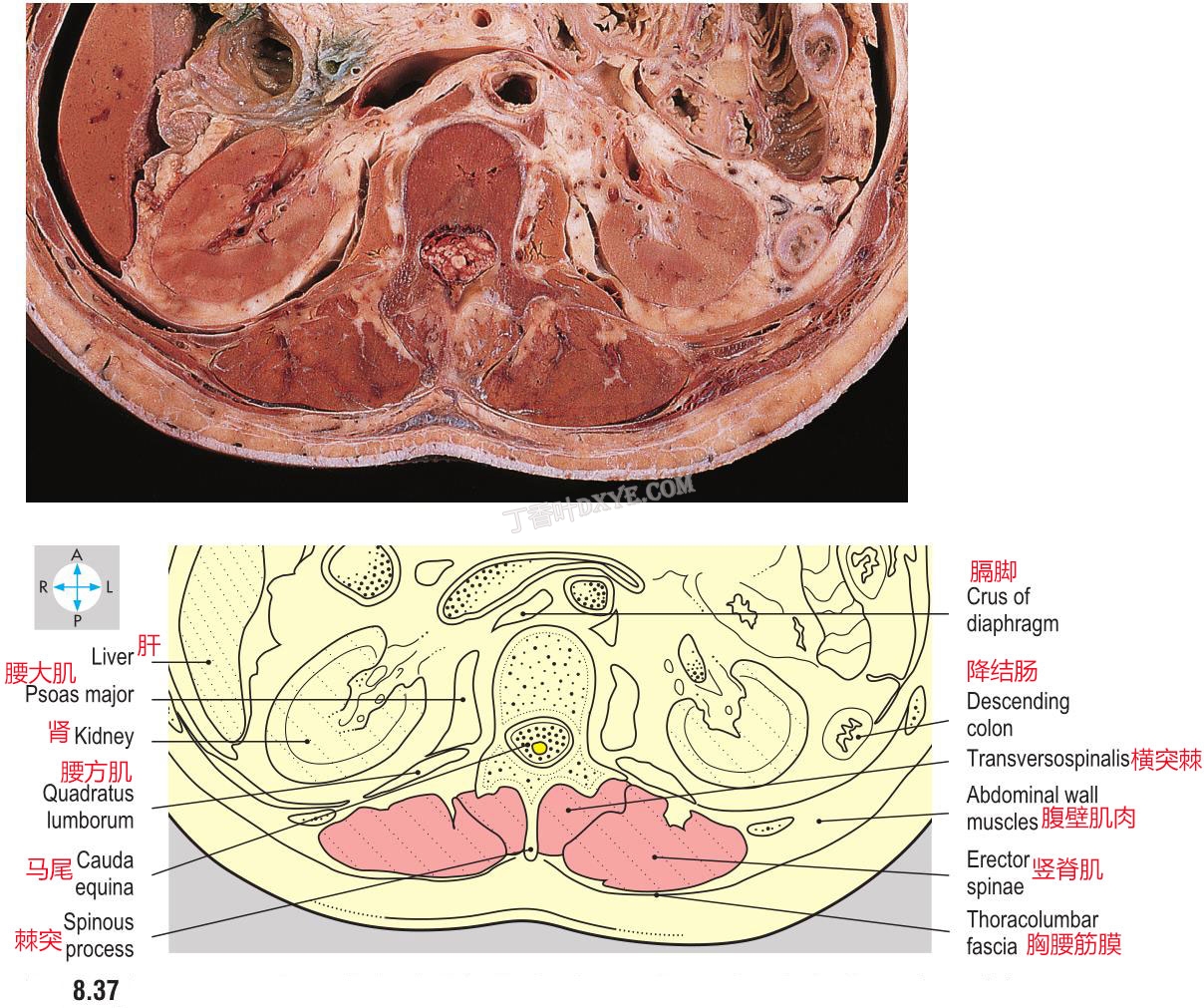

图. 8.37 第一腰椎水平横切面显示背部肌肉和椎孔的内容。下方面。

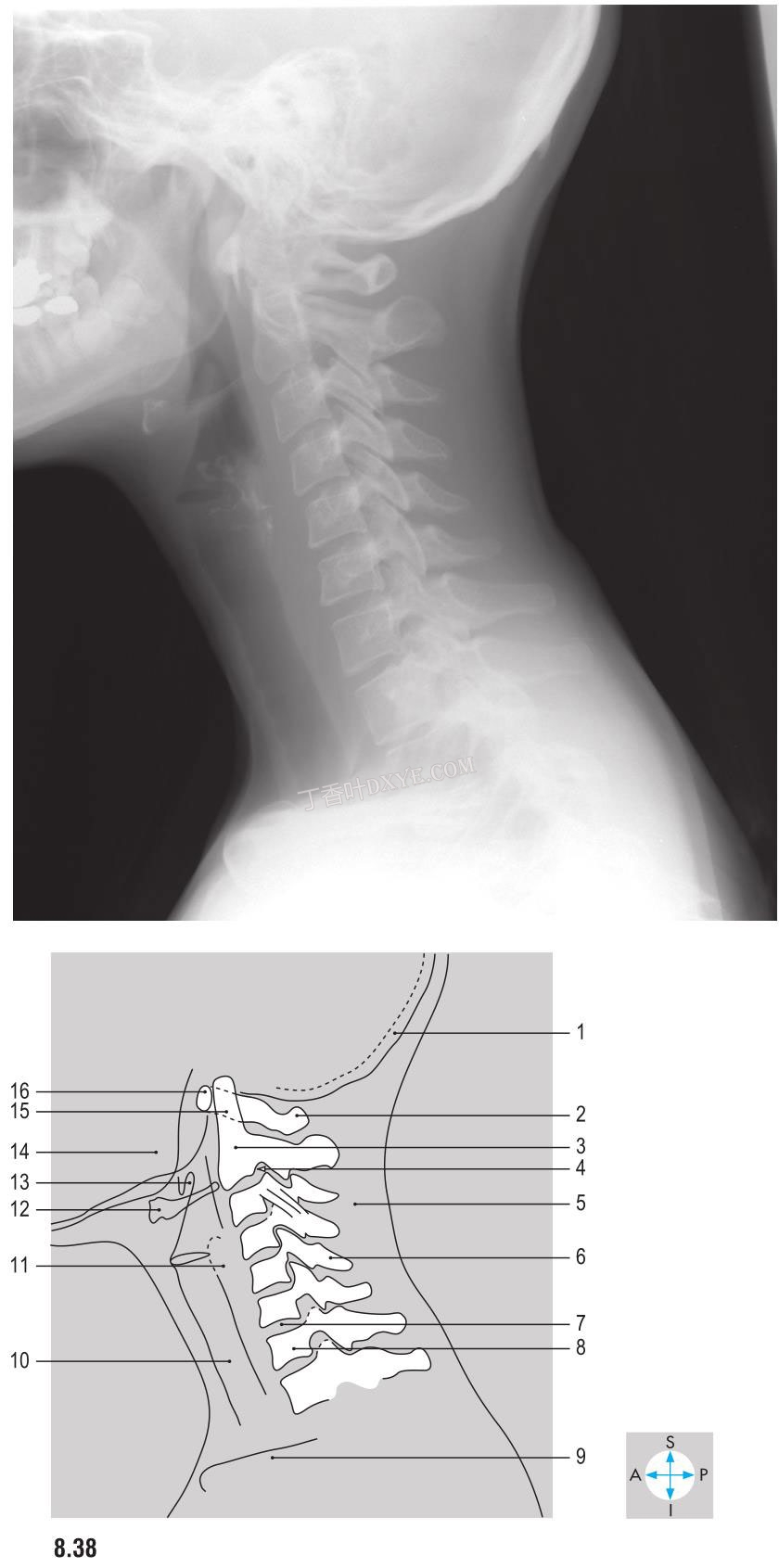

图. 8.38 颈椎侧位片。
图. 8.38 1 = 枕骨; 2 = 寰椎后弓; 3 = 枢椎体; 4 = 椎间孔; 5 = 椎后肌的软组织阴影; 6 = 第五颈椎棘突; 7 = 椎间盘; 8 = 第七颈椎体; 9 = 锁骨; 10 = 气管空气的影子; 11 = 喉软骨钙化; 12 = 舌骨; 13 = 会厌; 14 = 下颌骨; 15 = 齿状突; 16 = 寰椎前弓。

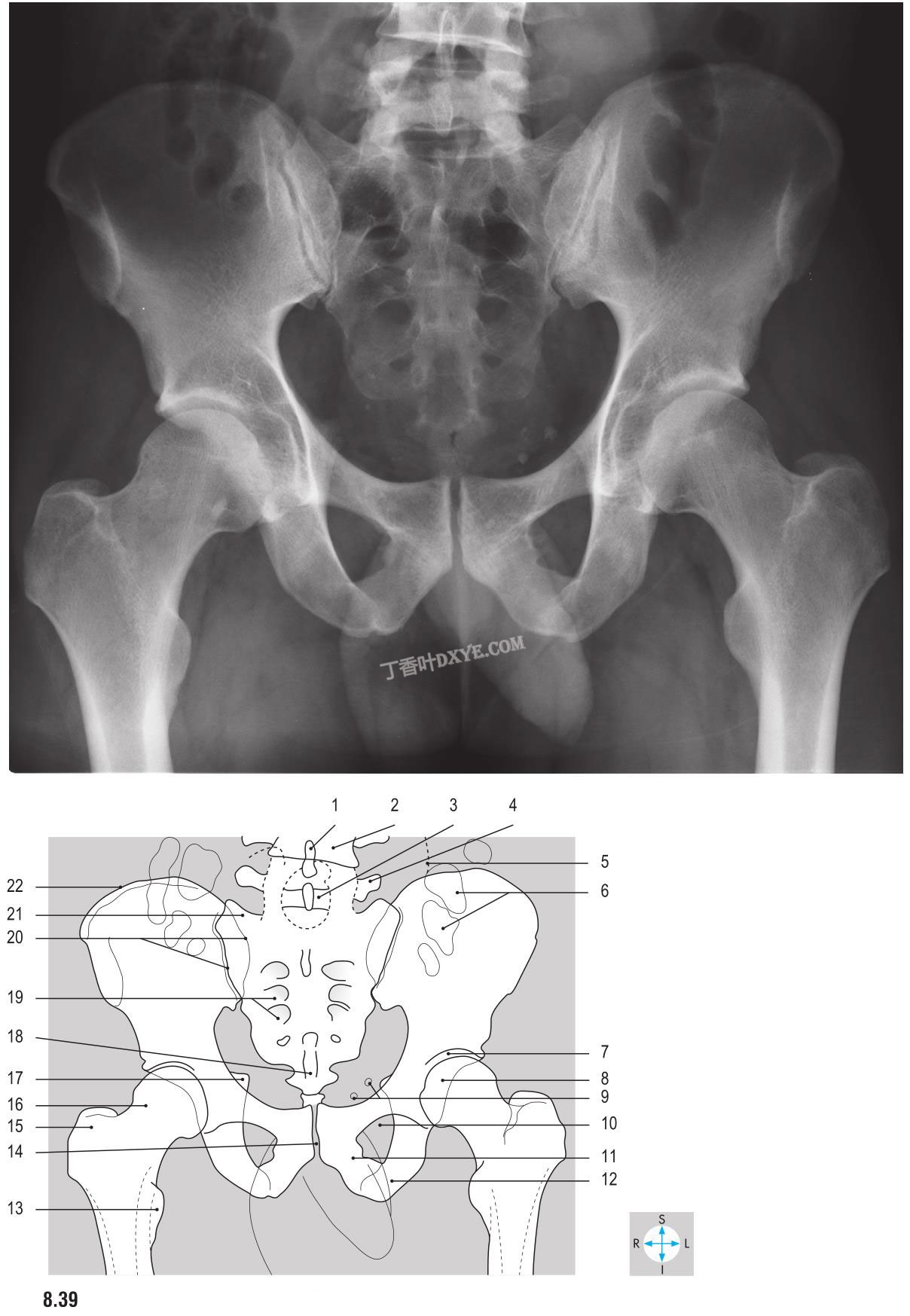

图. 8.39 男性骨盆前后位X线片及腰椎。
图. 8.39 1 = 棘突; 2 = 第四腰椎体; 3 = 薄层; 4 = 横突; 5 = 腰大肌软组织阴影边缘; 6 = 结肠积气; 7 = 髋关节; 8 = 股骨头; 9 = 静脉石; 10 = 闭孔; 11 = 耻骨下支; 12 = 坐骨结节; 13 = 小转子; 14 = 耻骨联合; 15 = 大转子; 16 = 股骨颈; 17 = 坐骨棘; 18 = 尾骨; 19 = 骶孔; 20 = 骶髂关节; 21 = 骶骨外侧块; 22 = 髂嵴。
参考：Human Anatomy, Color Atlas and Textbook 6e.2017 (Medicos Republic) |
