人体解剖学，高清彩色图谱「中英文对照图解」8-7-头与颈

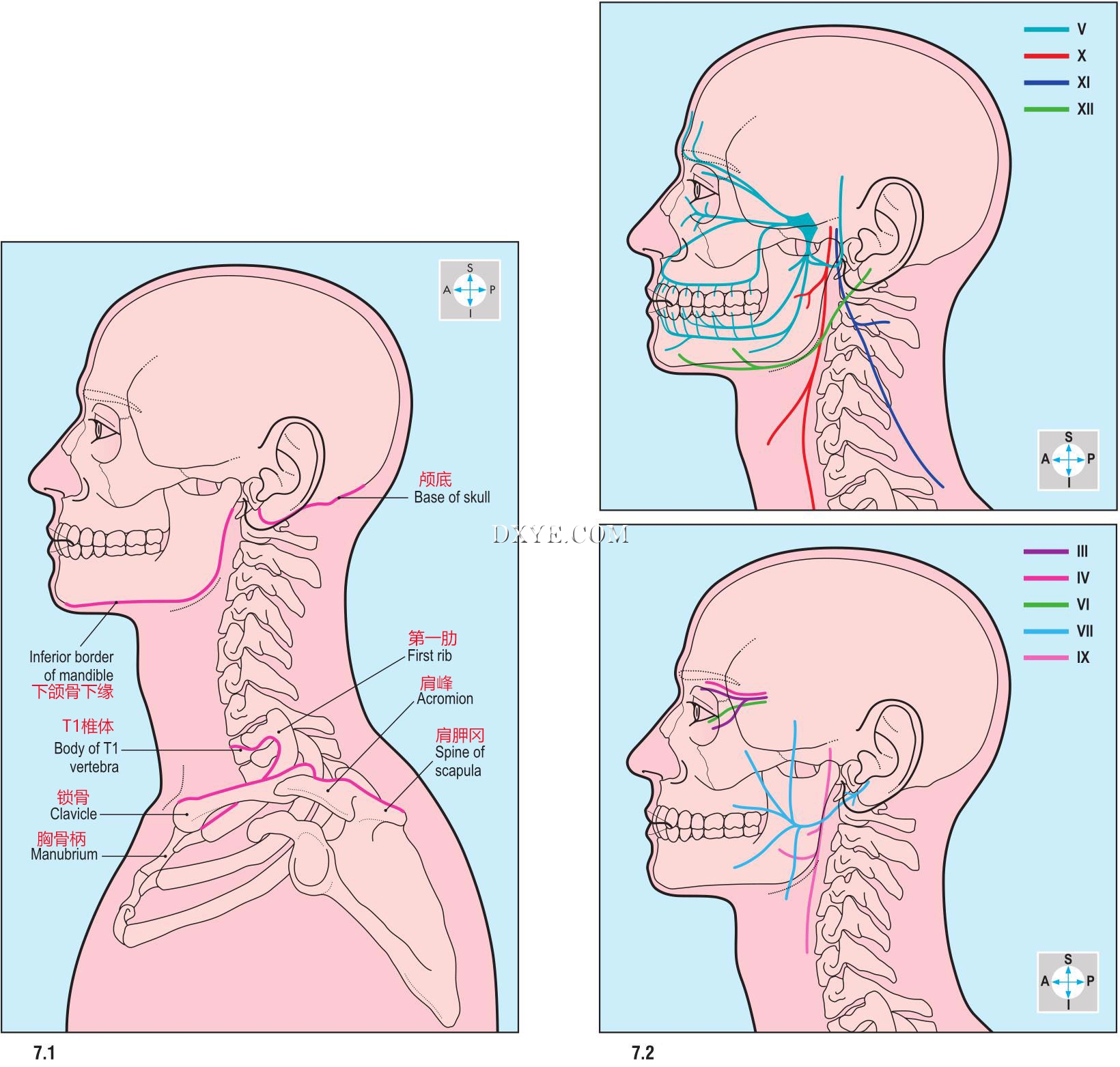

图. 7.1 头颈部骨骼。颈缘（粉红色线）。

图. 7.2 颅神经的颅外部分III-VII和IX-XII。


图. 7.3 头部和颈部的皮肤。皮肤神经呈黄色。

图. 7.4 头颈部主要动脉和静脉。

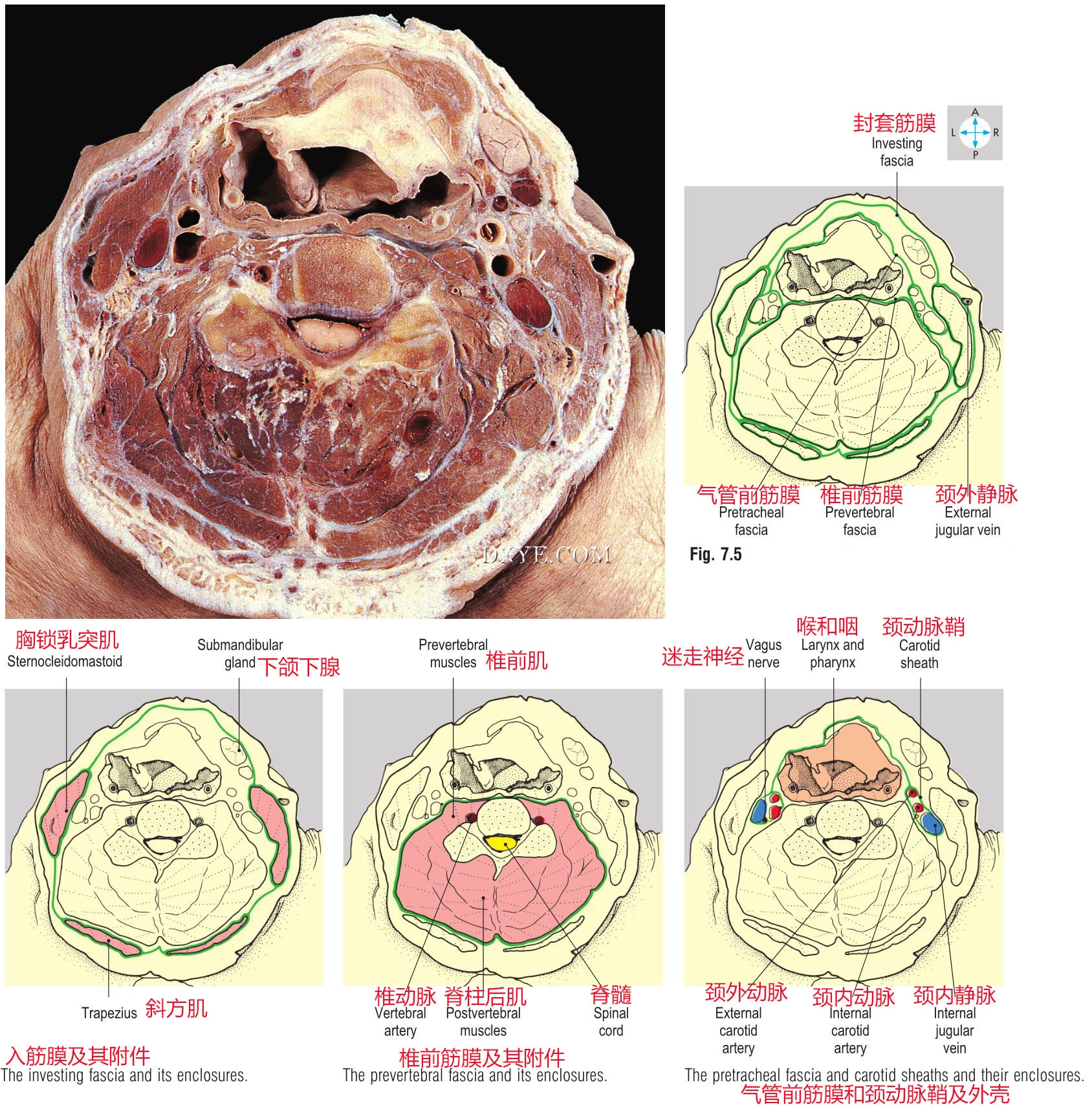

图. 7.5 第四颈椎横切面显示颈椎筋膜层（绿线）。上面观。（比较图7.95）这些图层分别显示在下面的图表中。


图. 7.6 颈部的胸锁乳突肌的筋膜覆盖显示胸锁乳突肌和斜方肌切除后斜位。

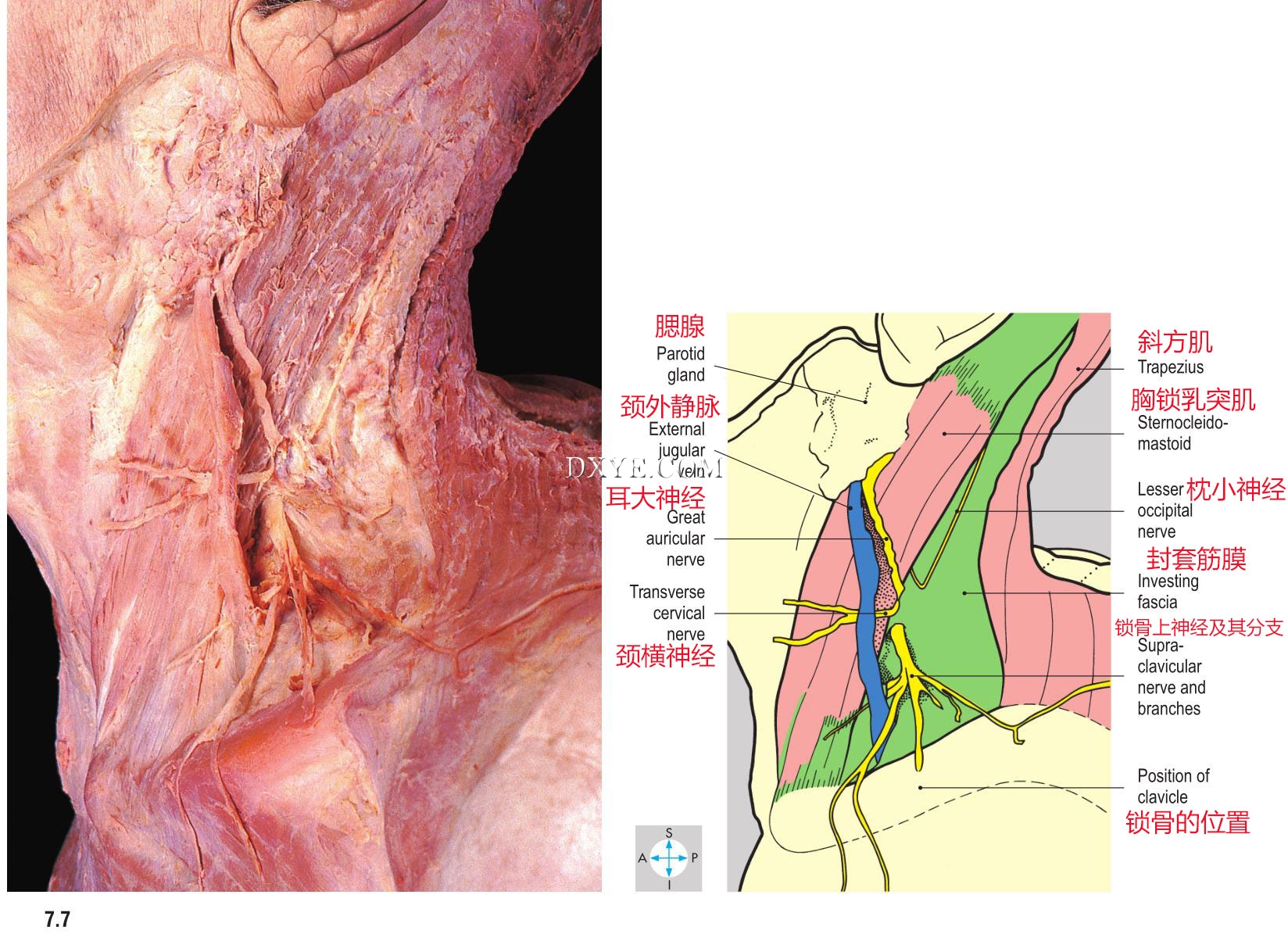

图. 7.7 颈部后三角的边界和顶。颈外静脉和颈丛皮支也位于顶的表面。


图. 7.8 后三角的板，前椎筋膜已被切除。肩胛舌骨肌的下腹部，是三角形的一个内容，仍然存在。

图. 7.9 后三角的内容。颈外静脉与颈前静脉连续。


图. 7.10 颈部前三角的边界和顶。中线是两个三角形之间的分划。

图. 7.11 前三角区的内容。右肩胛舌骨肌、胸骨舌骨肌已被移除出更深的甲状舌骨和胸骨甲状肌。


图. 7.12 颈袢，展现在颈内静脉及其分支，带状肌。

图. 7.13 甲状腺和直接的血液供应，通过气管前筋膜去除显示。


图. 7.14 锁骨、气管前筋膜、甲状腺、颈动脉鞘和左颈内静脉的根。

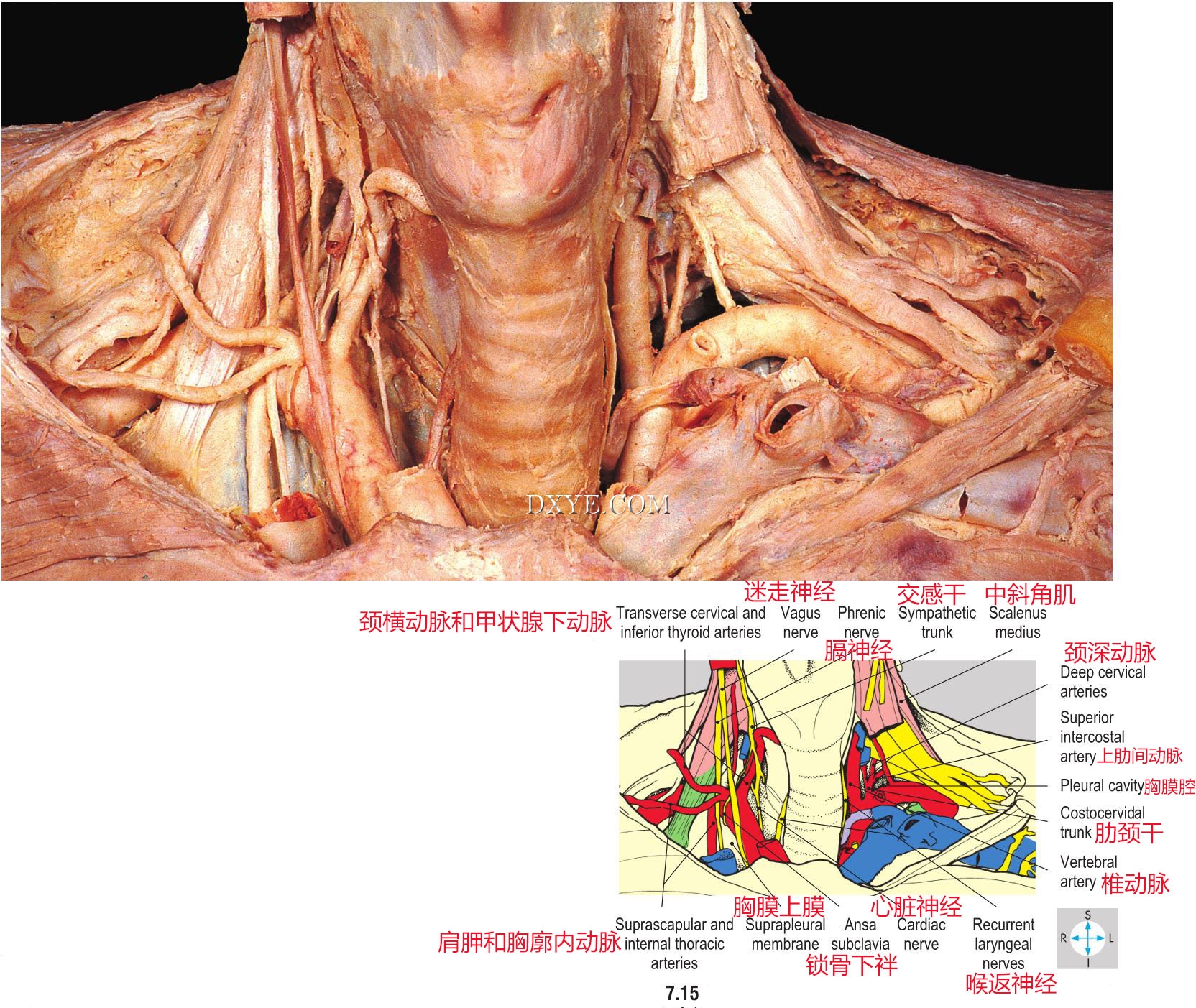

图. 7.15 颈部的深层结构，通过去除大部分左迷走神经和膈神经，左侧斜角肌前，颈总动脉和大静脉。

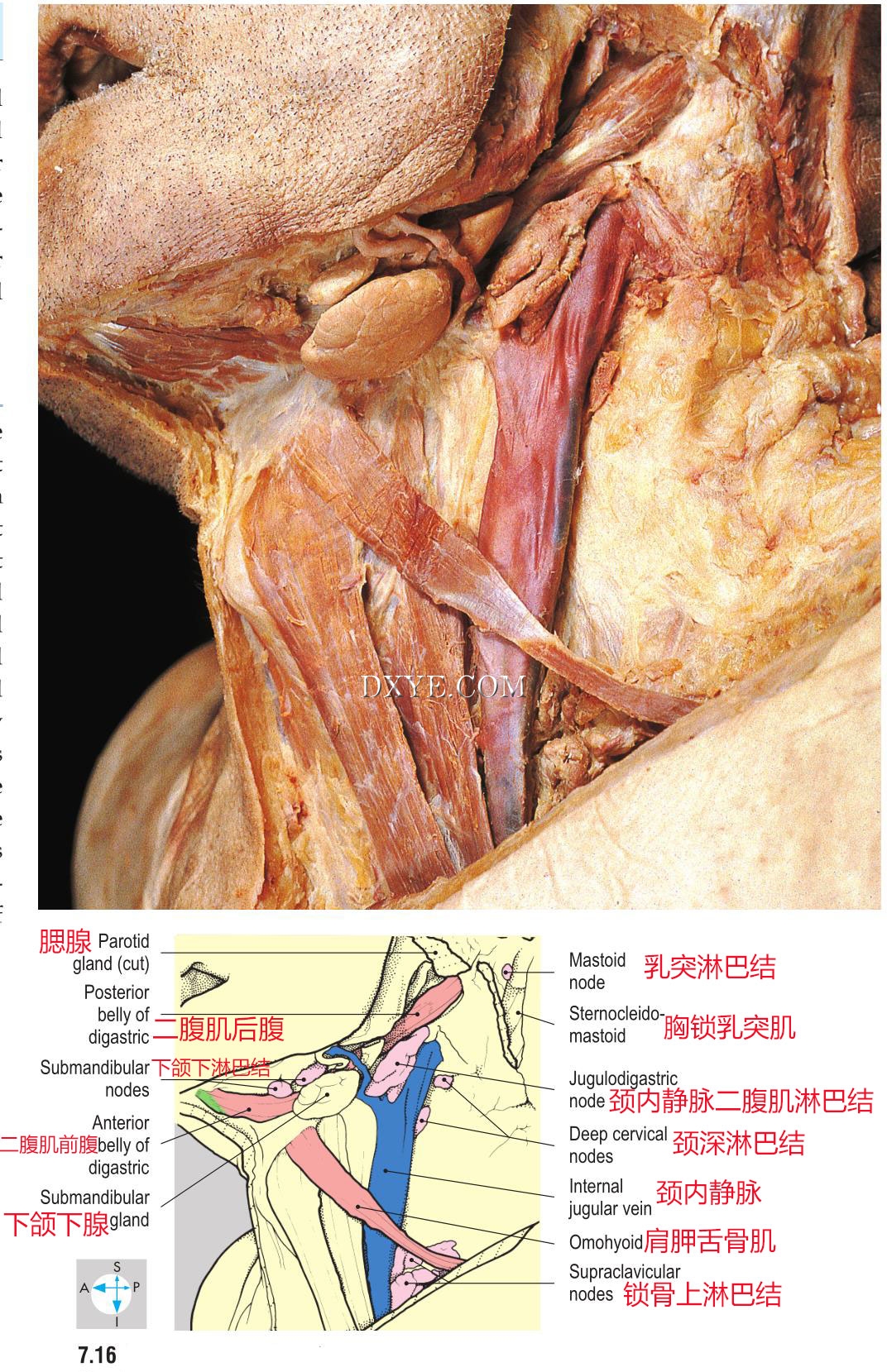

图. 7.16 颈内静脉和颈淋巴结、胸锁乳突和腮腺部分切除后显示。

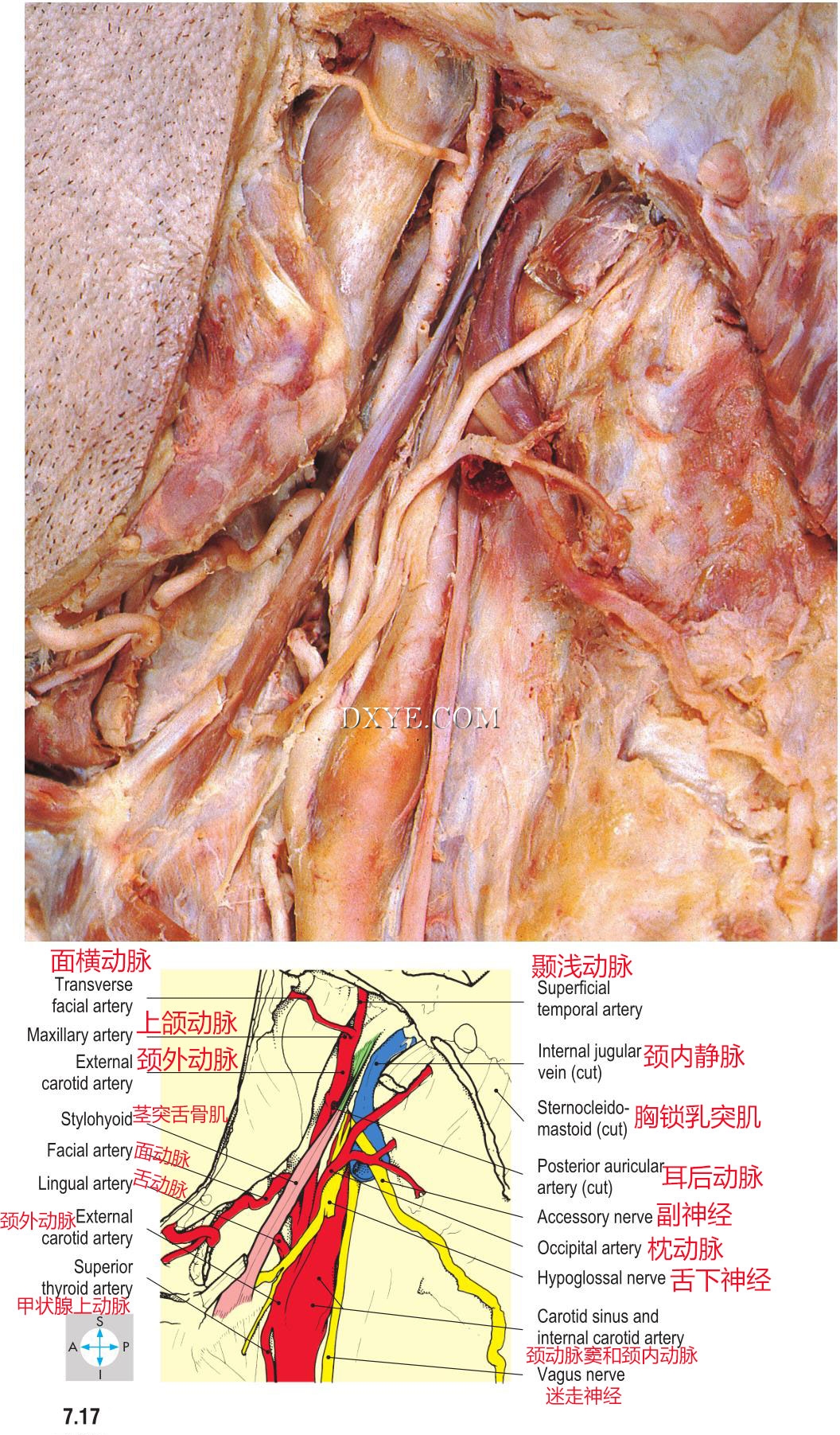

图. 7.17 颈外动脉的分支、迷走神经、副神经和舌下神经，对颈内静脉部分切除后，颈动脉鞘和二腹肌后腹。


图. 7.18 面部表情肌。皮肤和皮下脂肪已经去除。

图. 7.19 后视图显示枕、帽状腱膜部分。


图. 7.20 颊肌一些面部表浅肌肉去除后，腮腺及其导管，和咬肌。

图. 7.21 颈阔肌，面部表情的最大的肌肉和神经的供应。

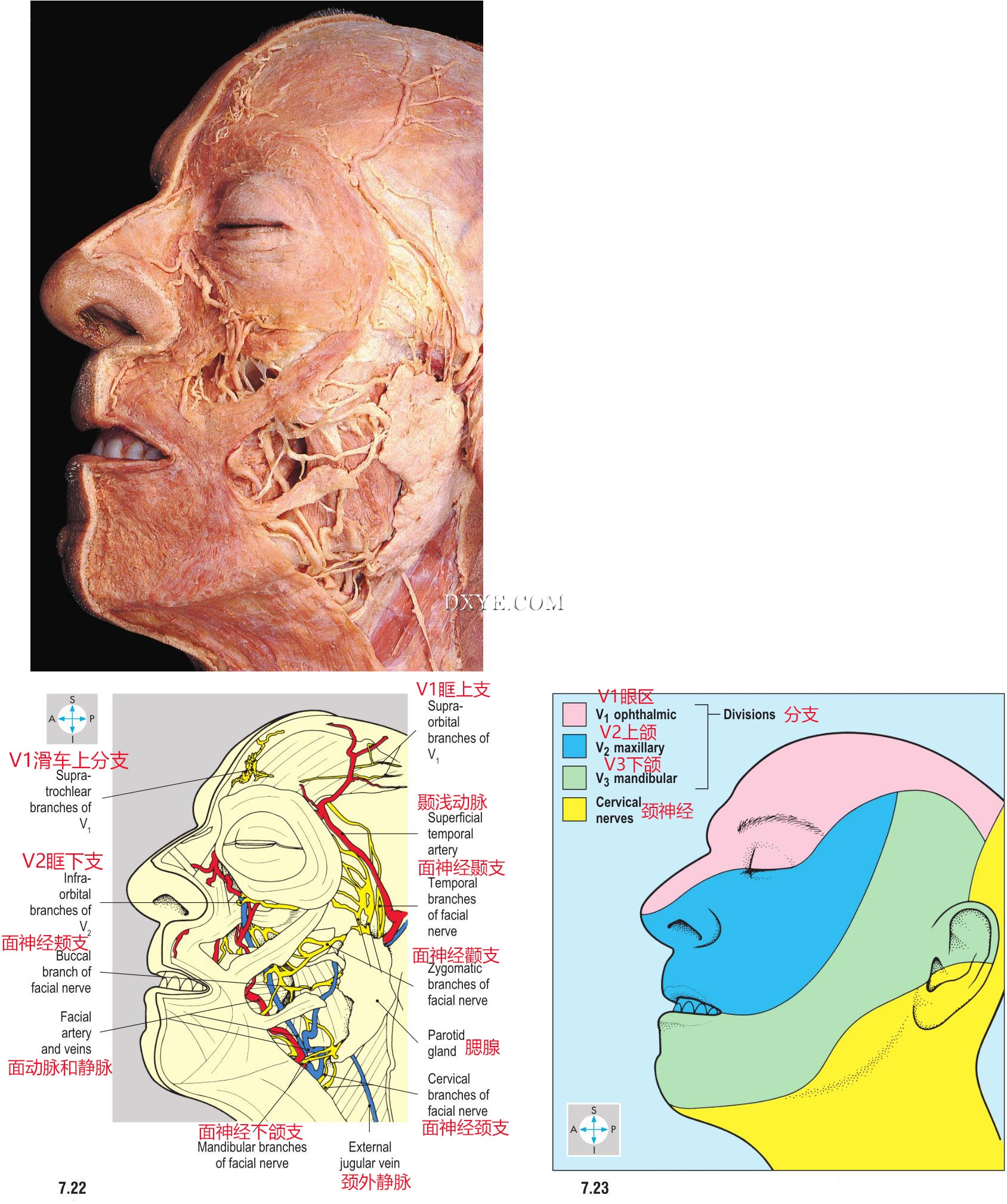

图. 7.22 面部神经血管结构。在这个样本中，面部静脉被复制，是一种常见的变异。

图. 7.23 脸上的皮肤。 面部区域由三叉神经的不同部位提供感觉纤维。

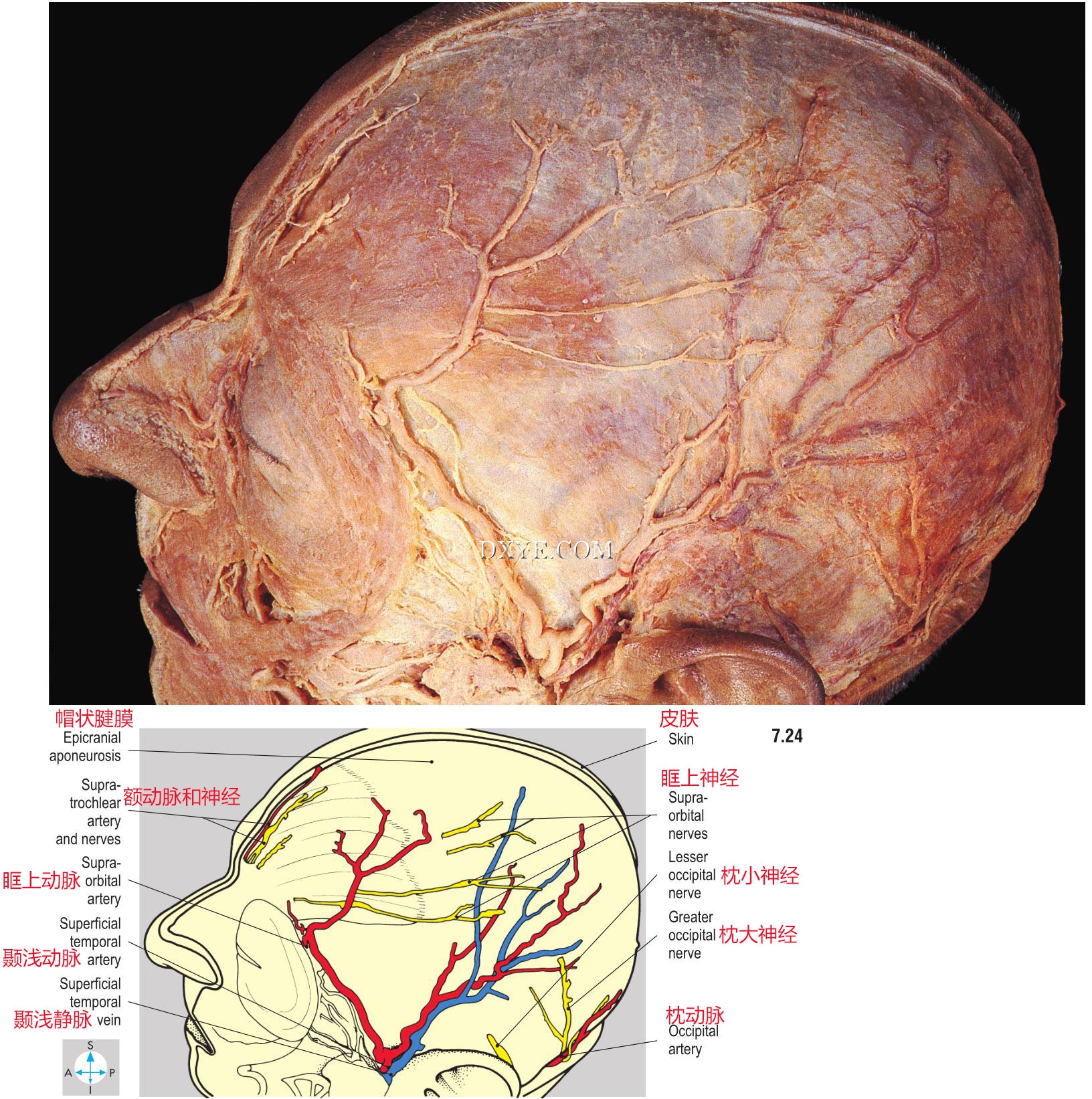

图. 7.24 头皮上的血管和神经位于颅顶腱膜上。

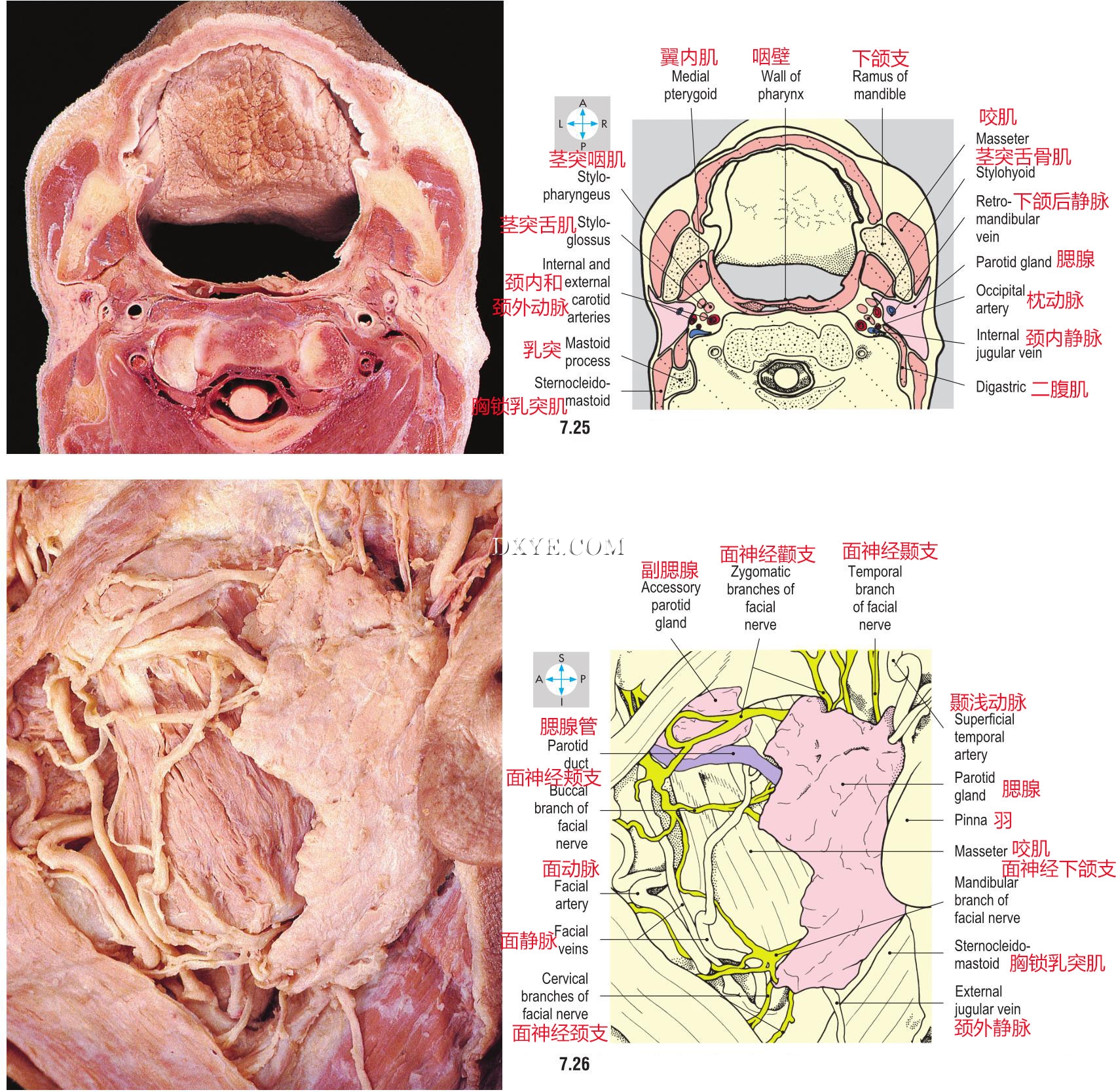

图. 7.25 头部通过腮腺的横切面。上方面。（比较图.7.93。）

图. 7.26 腮腺浅层切除腮腺咬肌及面神经分支。


图. 7.27 下颌后静脉及其通信的腮腺浅部切除后出现。

图. 7.28 腮腺完全切除术后显露的颈外动脉及其终末支。


图. 7.29 咬肌，显示其附着于颧弓和下颌角，在切除腮腺后。


图. 7.30 颞肌，咬肌，颧弓和颞筋膜部分切除后。

图. 7.31 下颌骨。右智齿部分发生。


图. 7.32 颞下颌关节通过切除其囊外侧部分打开。

图. 7.33 切除部分下颌骨后可见颞下窝的内容。 在这个标本中，上颌动脉深入到侧翼。

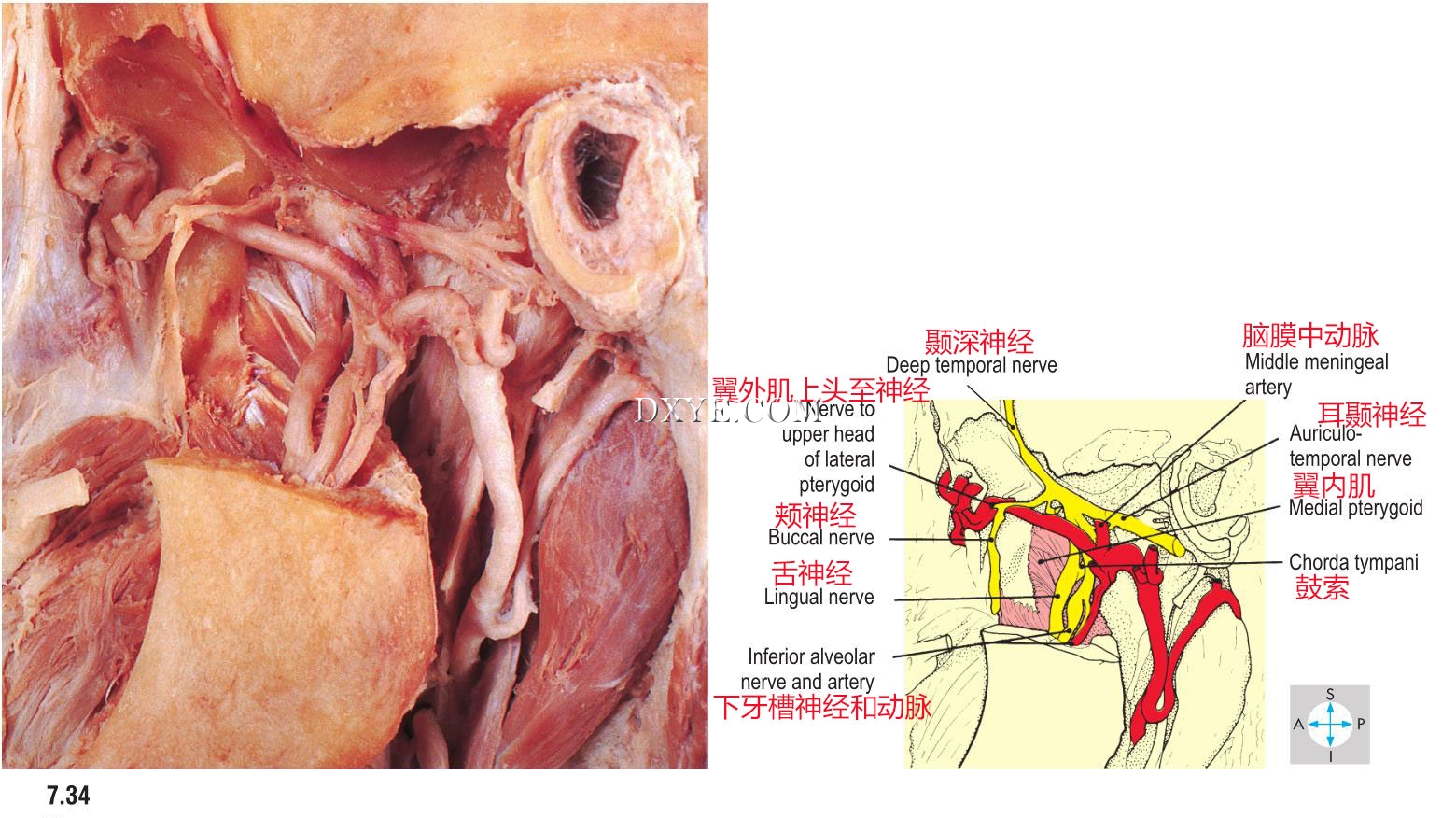

图. 7.34 三叉神经的下颌支的分支和上颌动脉，由下颌头和翼外肌去除显示。

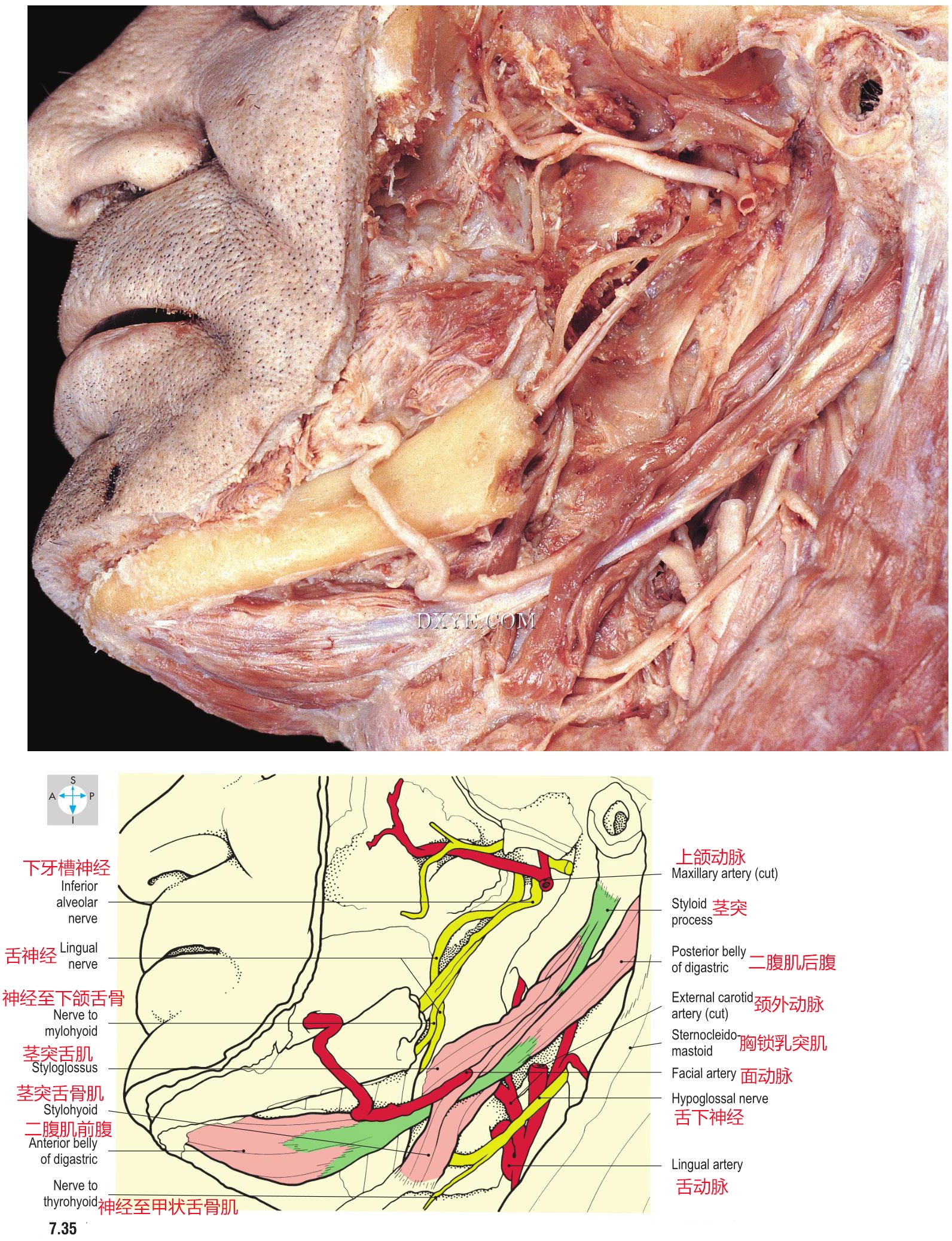

图. 7.35 二腹肌和茎突舌骨下颌骨的部分去除后可见。颌下腺的表面部分也被切除。


图. 7.36 茎突咽肌和茎突舌骨，在切除二腹肌、茎突舌骨和中间部分的茎突舌骨韧带。

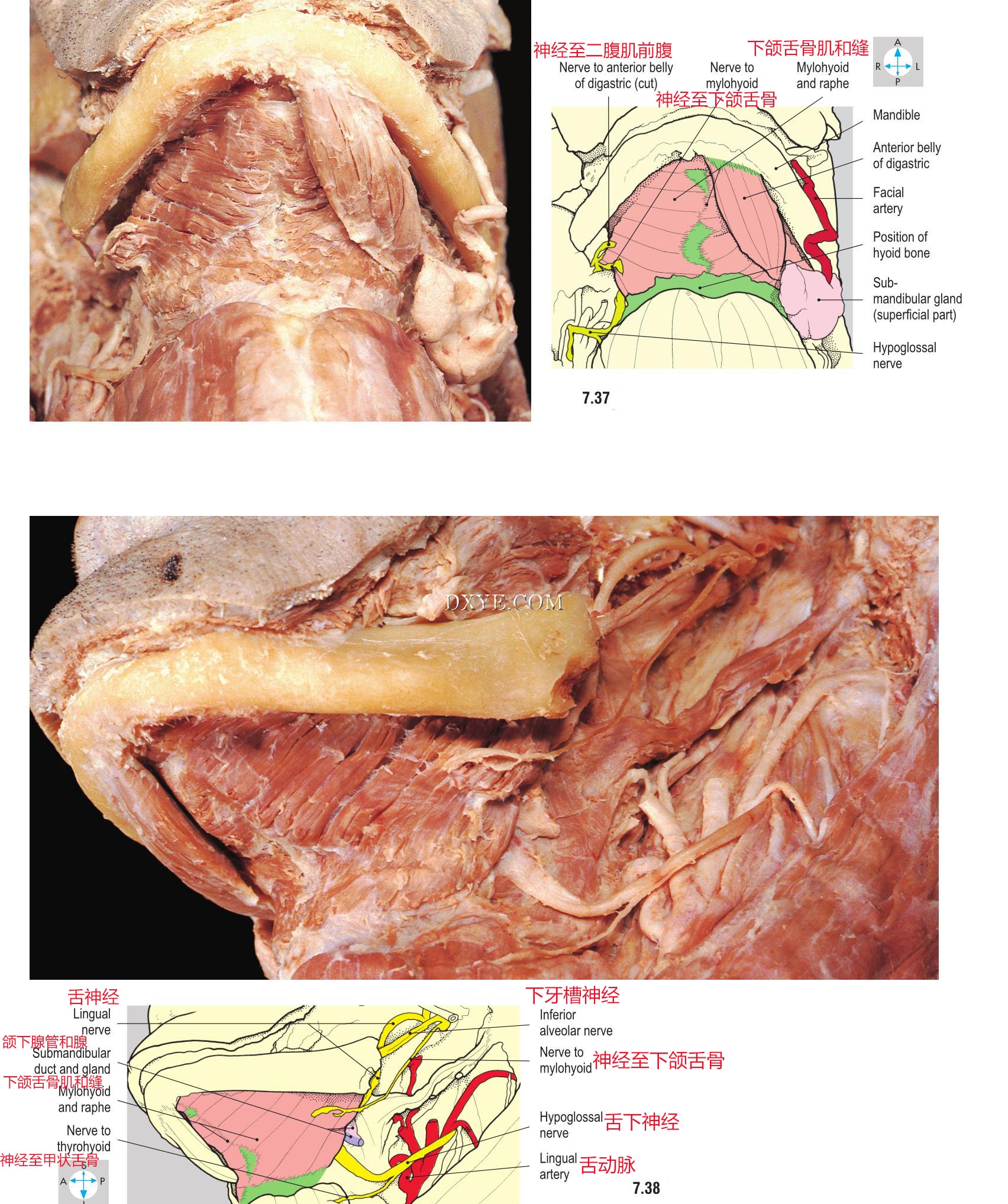

图. 7.37 下颌舌骨肌，显露取右前二腹肌和浅表的右下颌下腺的一部分。

图. 7.38 舌下神经，舌神经和下颌下腺通过舌下肌。


图. 7.39 下颌舌骨肌的结构，见部分切除的下颌舌骨和下颌骨。下颌神经节在这个标本中被拉长。

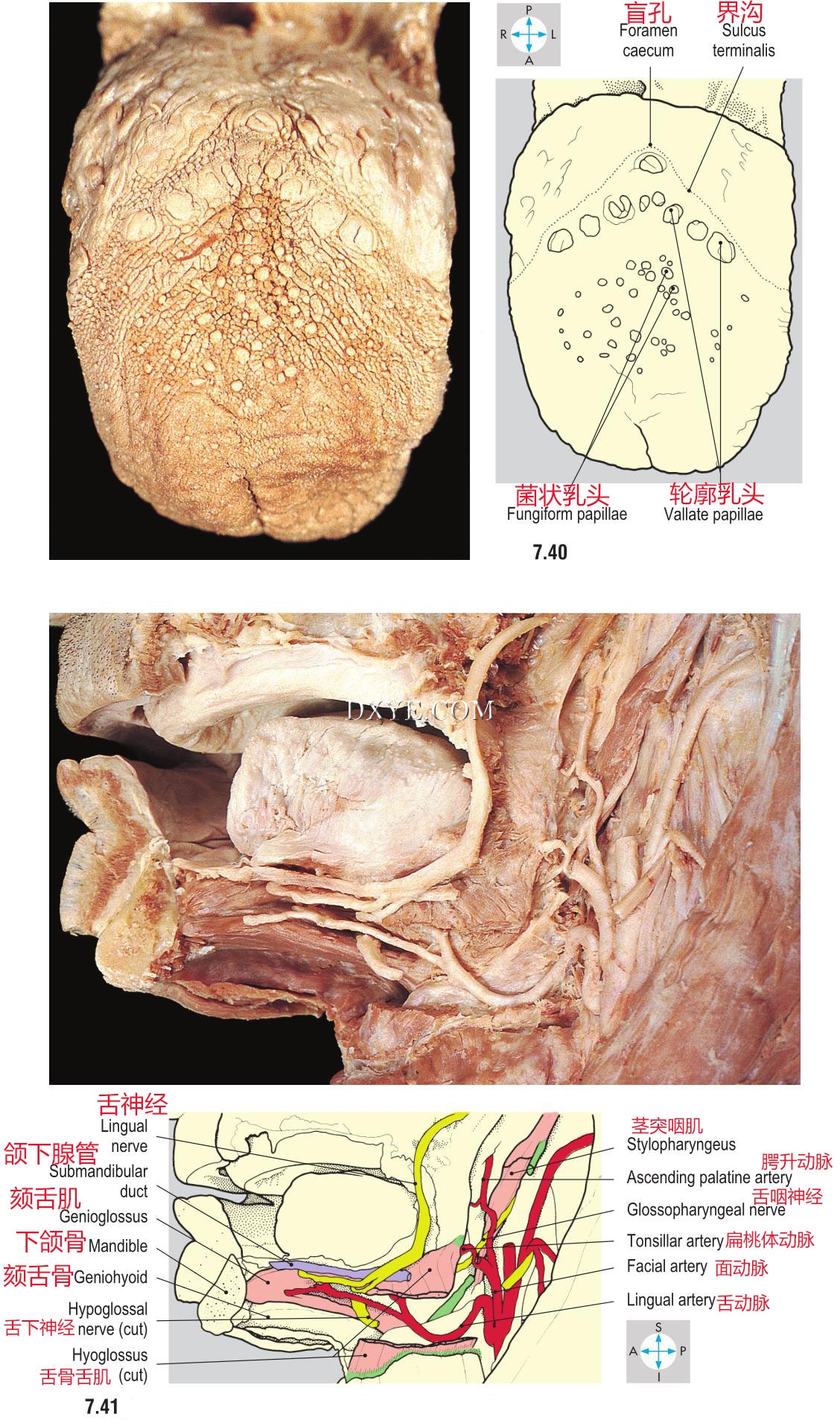

图. 7.40 舌表面特征。

图. 7.41 在舌根的深层结构，舌下腺及部分舌骨舌切除后显示。

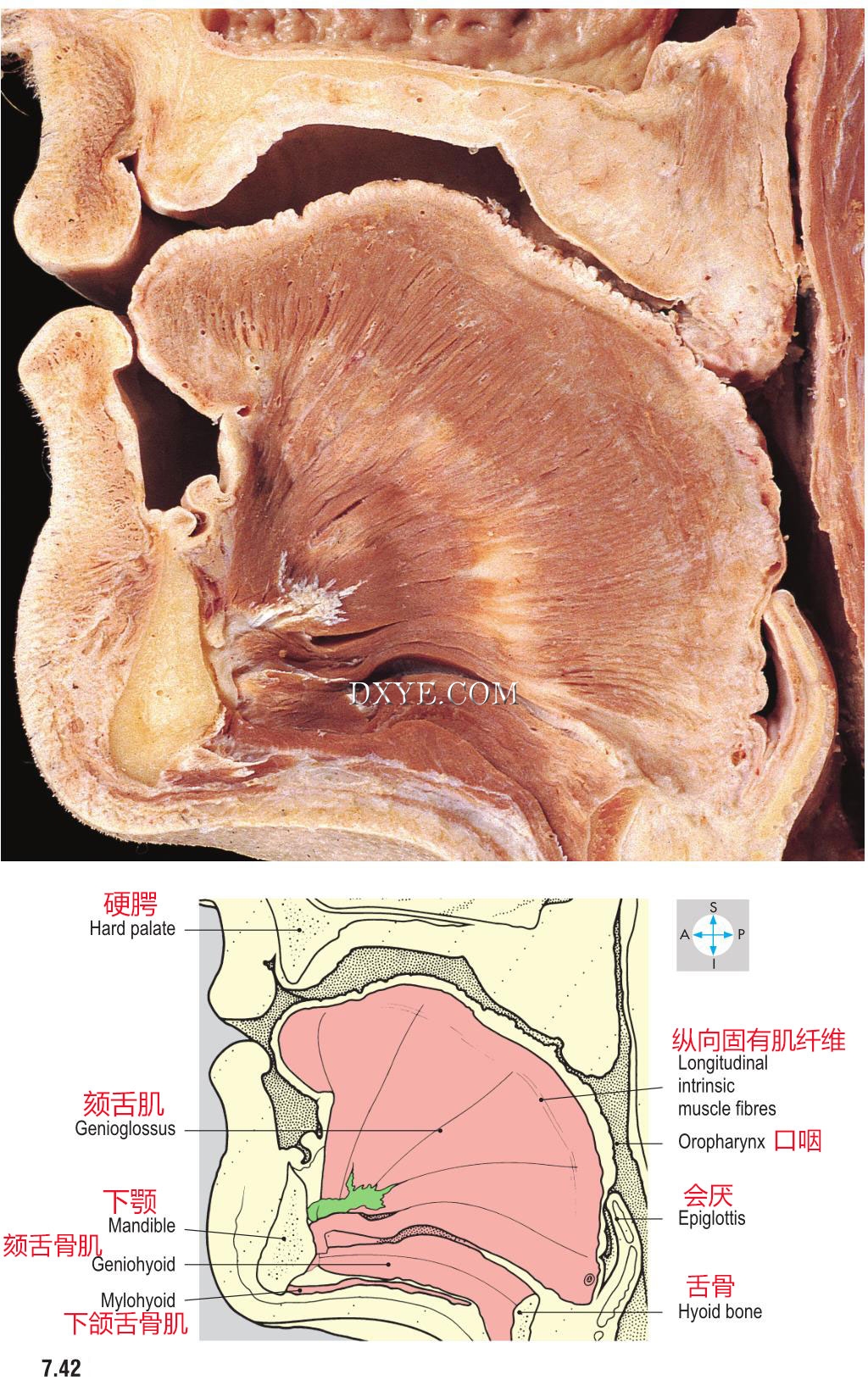

图. 7.42 舌及周围结构矢状断面。


图. 7.43 翼腭窝以上颌和外侧翼板为界。

图. 7.44 上颌神经和动脉在眶壁和上颌窦外侧壁切除后可见。


图. 7.45 对翼腭窝内侧的内容来看，从鼻侧壁切除骨外露。

图. 7.46 矢状切面显示左鼻腭神经原位的鼻中隔切除后。


图. 7.47 冠状切面显示眼眶和鼻腔。后部。（比较图7.84和7.92）。


图. 7.48 在矢状切面和隔膜切除后，鼻腔的骨侧壁。

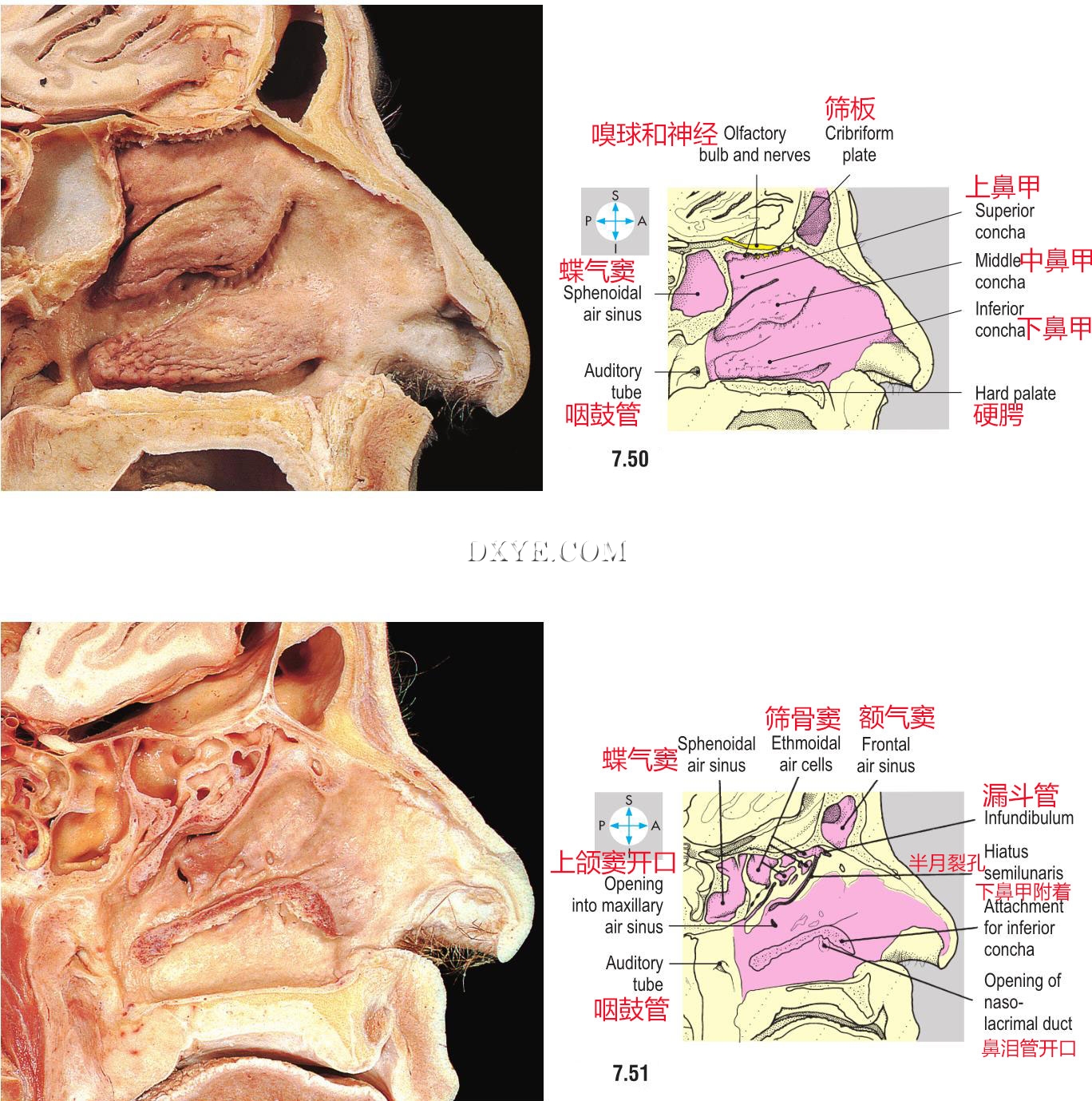

图. 7.49 右鼻中隔中线正中矢状切面。


图. 7.50 鼻中隔的矢状切面显示鼻腔外侧壁。

图. 7.51 矢状切面的鼻甲切除后，筛泡及鼻腔外侧壁上部。

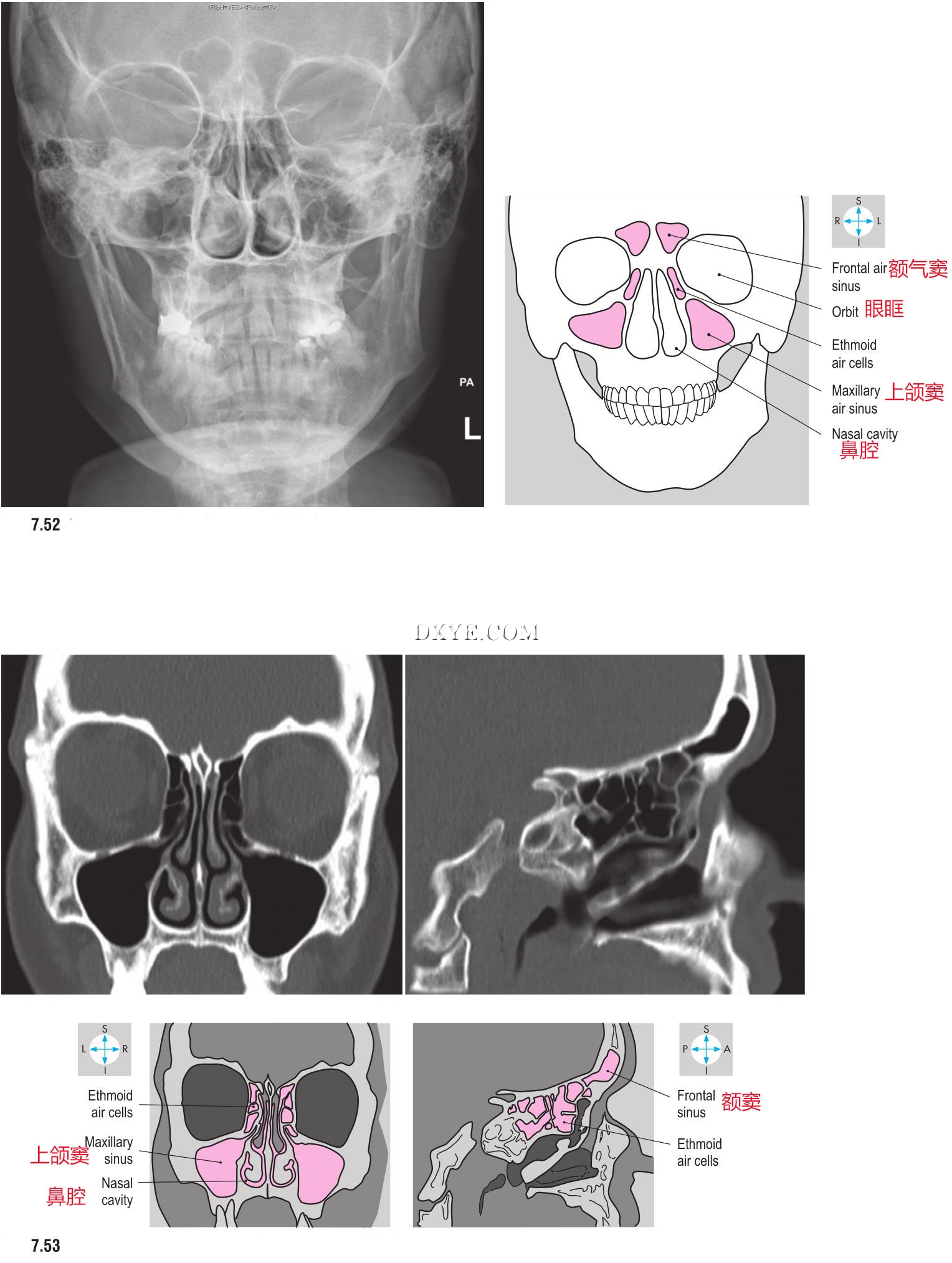

图. 7.52 副鼻窦的头颅X线片。

图. 7.53 冠状和矢状CT扫描显示副鼻窦。


图. 7.54 副鼻窦位置。


图. 7.55 腭和咽的矢状切面显示与鼻、口腔和喉腔的沟通。红线，咽分界。

图. 7.56 进一步解剖图.7.55显示一些软腭的肌肉。


图. 7.57 颈椎后路及咽后壁切除术后软腭的后观。在左侧，内侧翼及软腭黏膜已被去除，显示肌肉。


图. 7.58 颈椎、后颅、右交感干、右颈内动脉部分切除后咽肌的后视图。


图. 7.59 咽肌斜后视图。

图. 7.60 咽的内部。 该标本保留右侧的内侧翼突和左侧的茎突。


图. 7.61 通过开放的喉咽部看到的喉的顶视图。 喉的内腔通过喉入口可见（粉红色线）。

图. 7.62 进入喉的高级视图。 喉咽黏膜已被切除，显示喉内神经（喉入口，粉红线）。

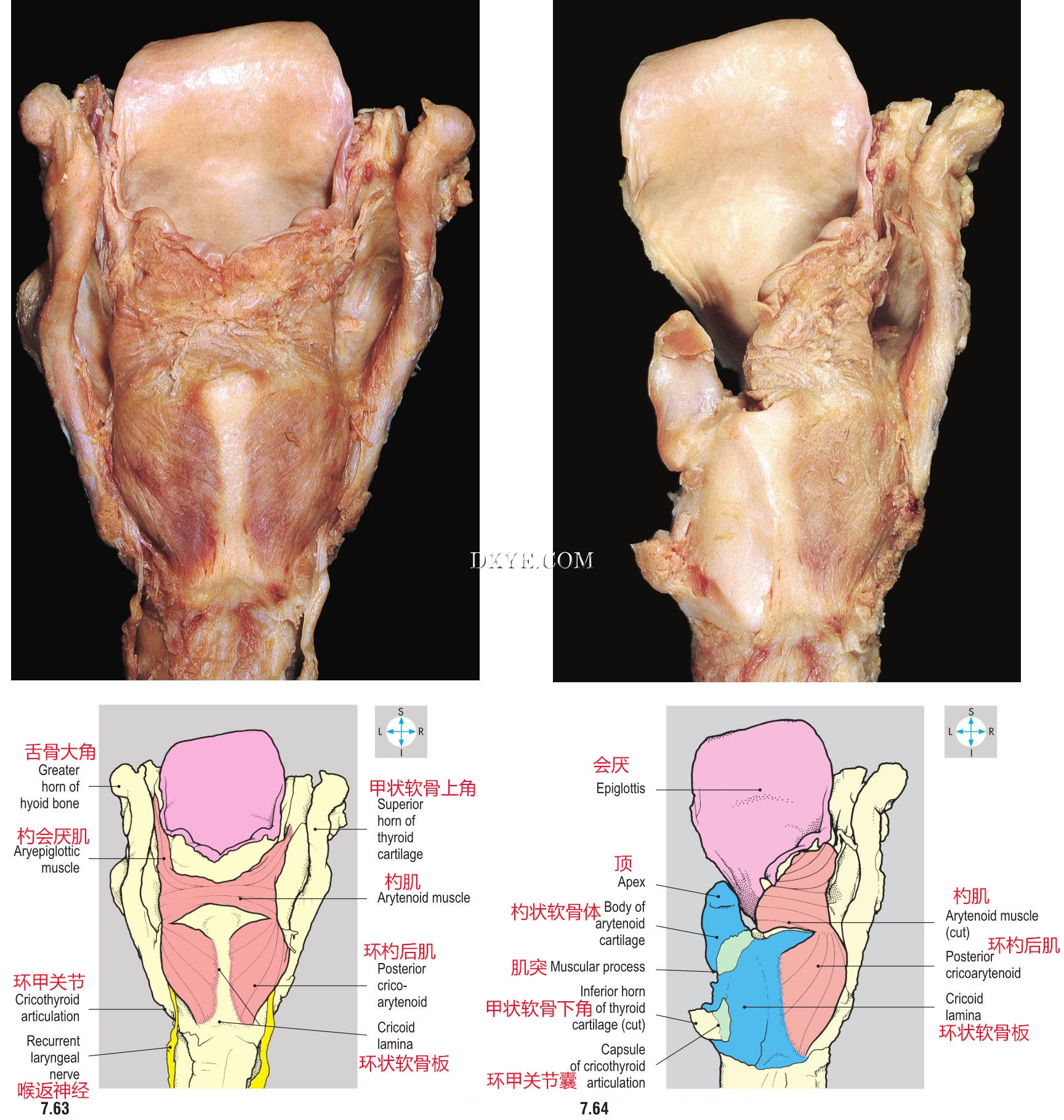

图. 7.63 喉部的一些内在肌肉，在去除喉咽粘膜后看到。

图. 7.64 通过去除喉部大部分软组织暴露的环状软骨和杓状软骨。

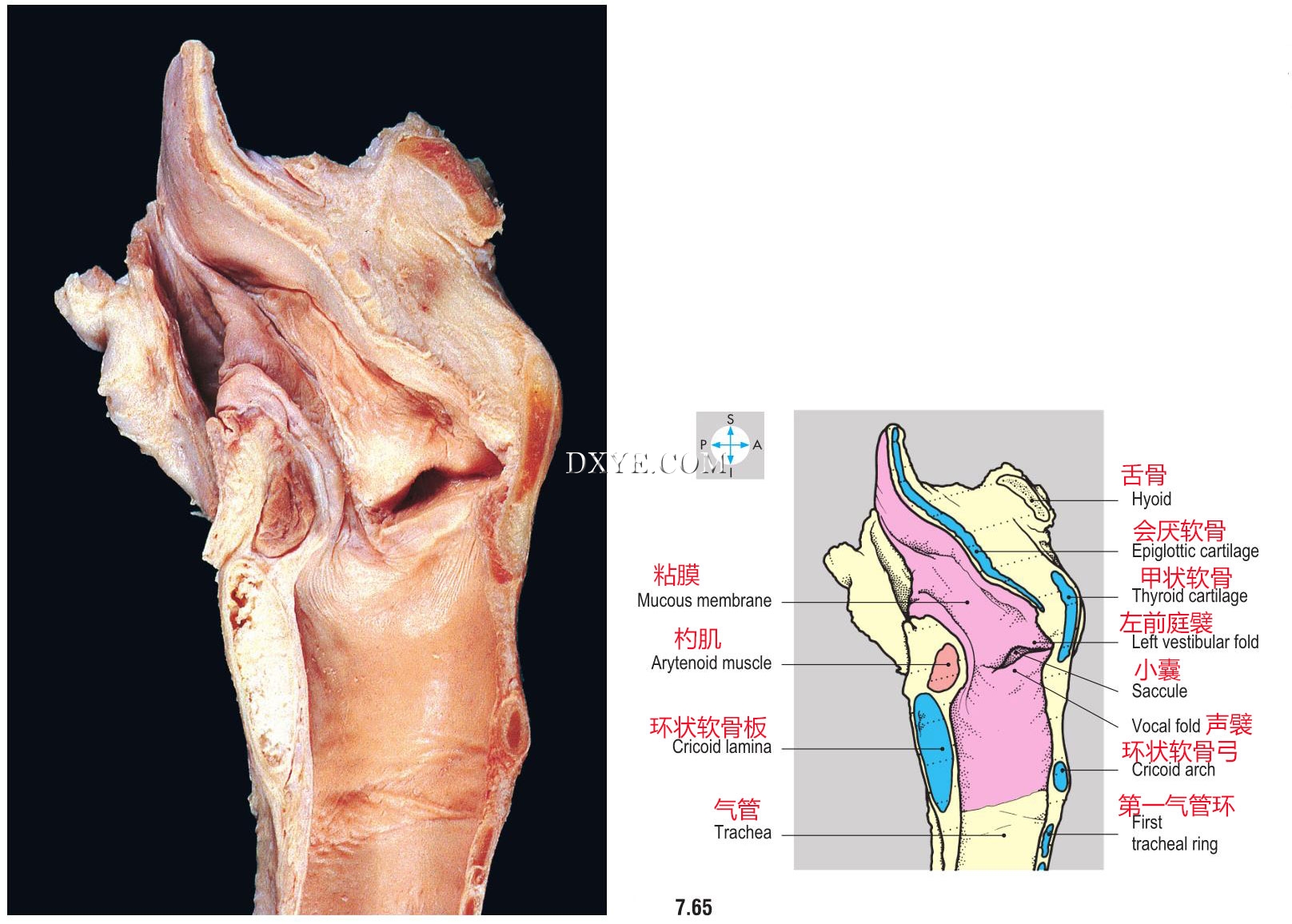

图. 7.65 正中矢状切面显示喉的管腔和粘膜。


图. 7.66 通过去除大部分粘膜显露出喉部的膜和褶皱。

图. 7.67 分为骨架的喉，去除膜显示。

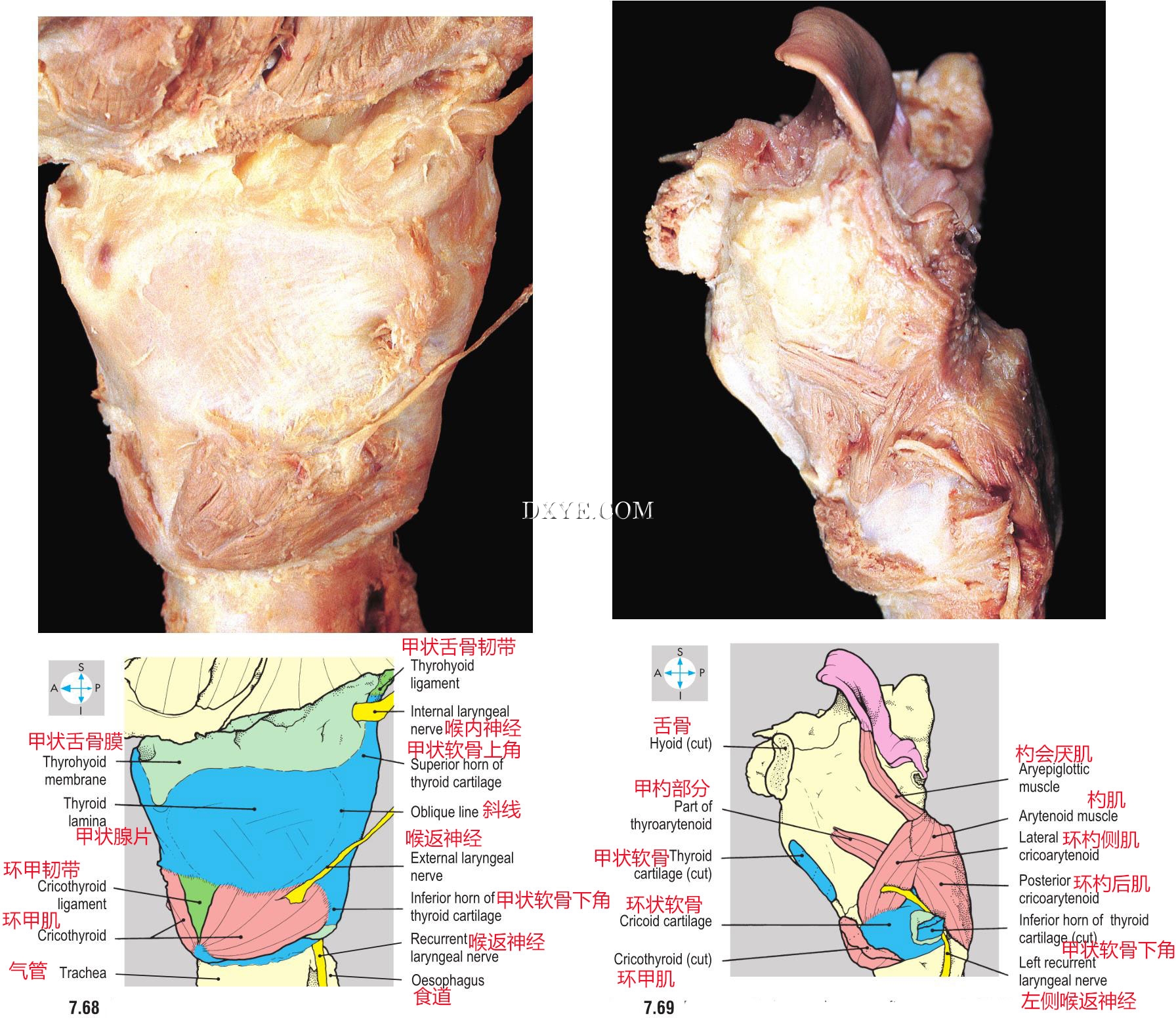

图. 7.68 喉前外侧观。

图. 7.69 更深的内在肌甲状软骨的一半去除和舌骨后出现。

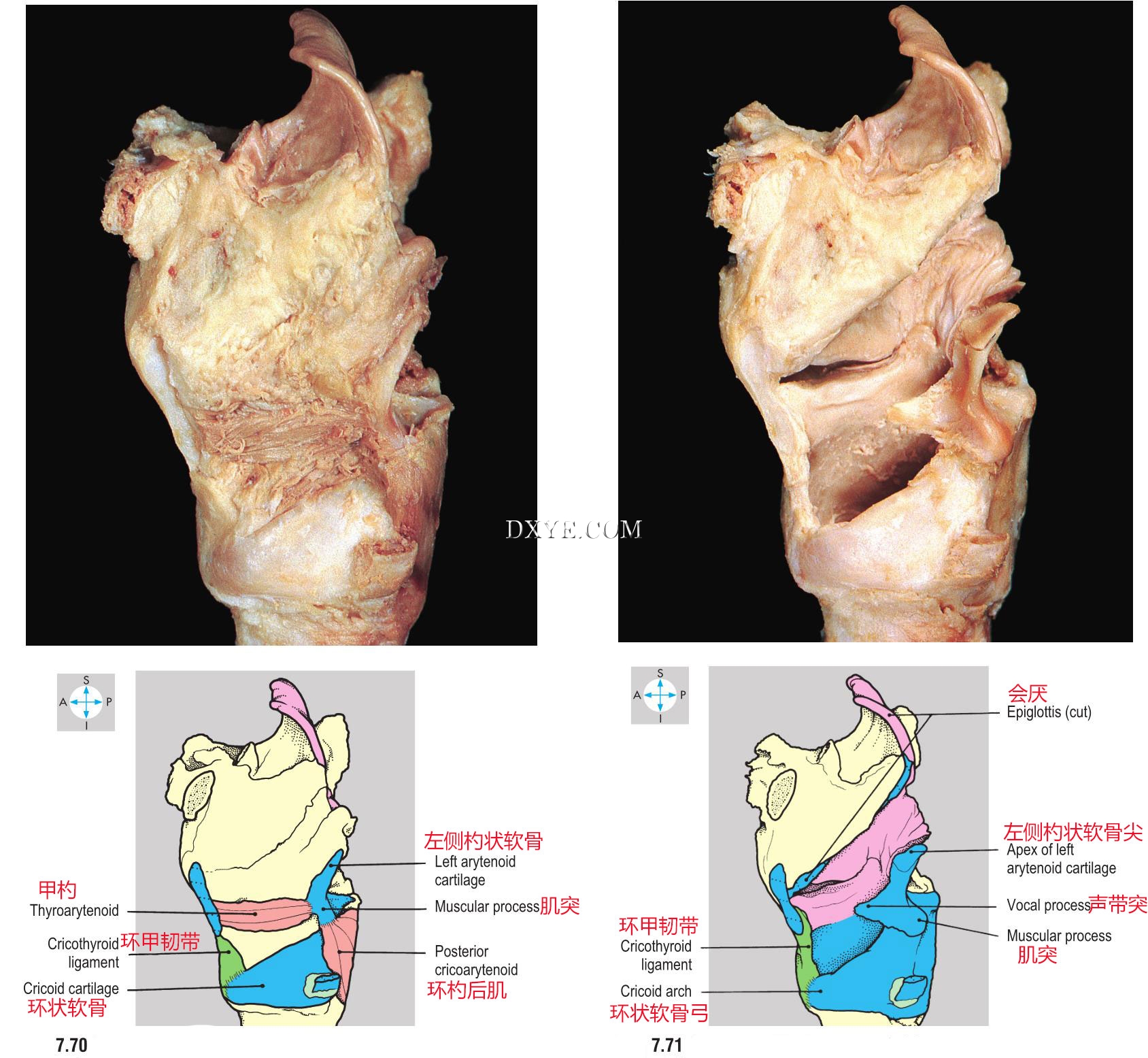

图. 7.70 该环杓侧切除后甲杓肌和杓状软骨、杓状软骨和杓会厌肌。

图. 7.71 喉软骨，通过切除左侧肌肉和膜而显露。


图. 7.72 头骨的侧面（没有下颌骨）显示骨的组成部分。

图. 7.73 显示大脑半球和后脑的脑部横向视图。

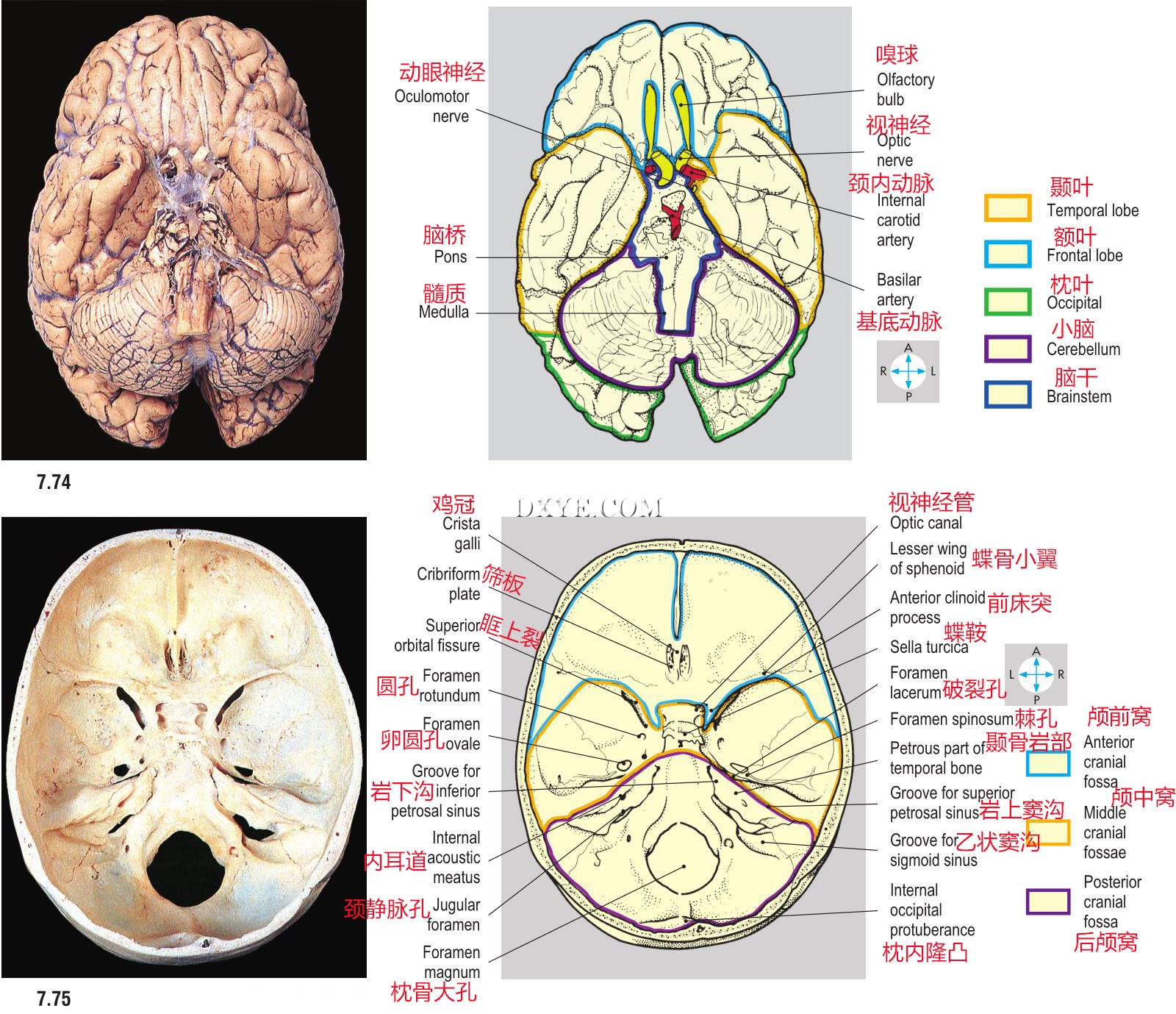

图. 7.74 脑下表面。

图. 7.75 从上面显示颅底颅窝。


图. 7.76 通过去除头盖骨，相关的硬脑膜和大脑半球，揭示了大脑镰和小脑幕。


图. 7.77 经后颅窝的冠状断面，显示硬脑膜及其皱褶及静脉窦。前部。

图. 7.78 上级看幕后除去的大脑镰和大脑半球。静脉窦已经打开。在这个标本中，直窦向右侧和上矢状窦向左旋转。


图. 7.79 小脑幕及小脑切除后颅后窝内。静脉窦进一步打开。


图. 7.80 动脉环，通过完全切除大脑而暴露。椎动脉和椎动脉在这个标本中是不对称的。

图. 7.81 通过切除大部分大脑而显露的颅神经。右侧三叉神经节硬脑膜已切除。


图. 7.82 对颅骨显示主孔座下观。

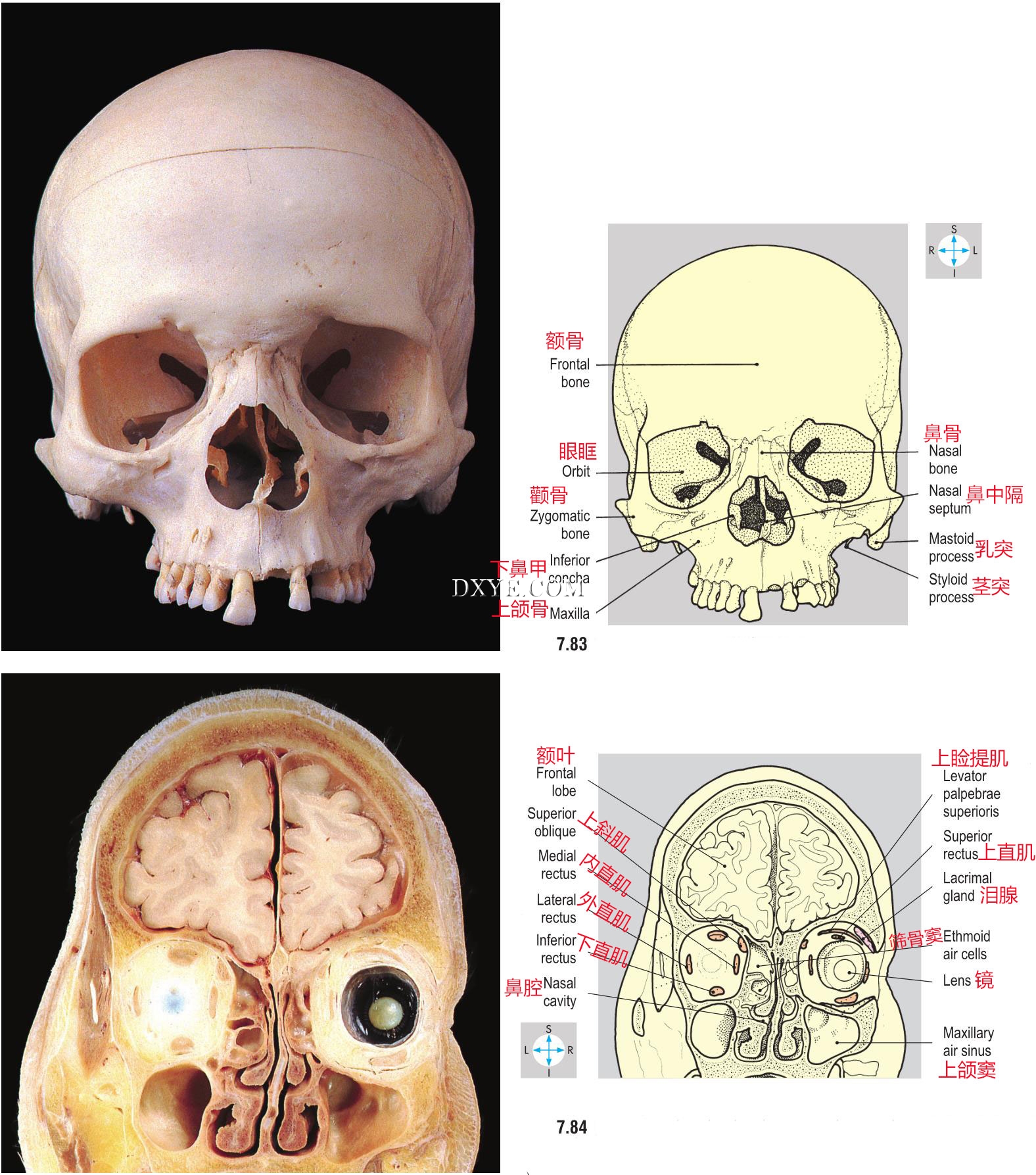

图. 7.83 没有下颌骨的颅骨前视图。

图. 7.84 冠状切面显示眼外肌及其眶部关系。通过右侧眼眶的部分比左侧更靠前。后部。（比较图7.47和7.92）。

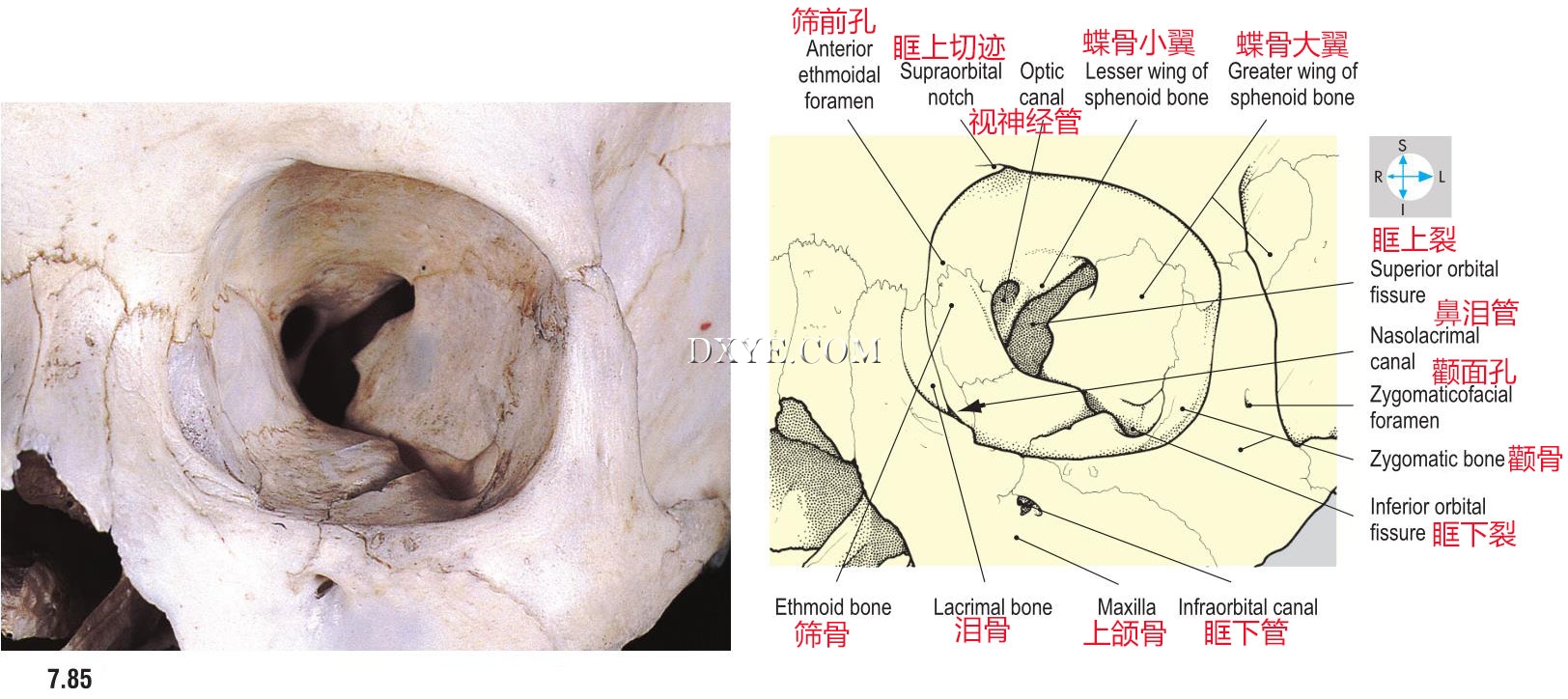

图. 7.85 骨壁、裂隙和左眶孔。


图. 7.86 左侧眶壁的内容，通过切除侧壁、板和眼睑部分来显示。眶上神经位于额骨管道。

图. 7.87 图中标本的侧视图.7.86。

图. 7.88 额骨眶板切除后眶上方的眶内容物。

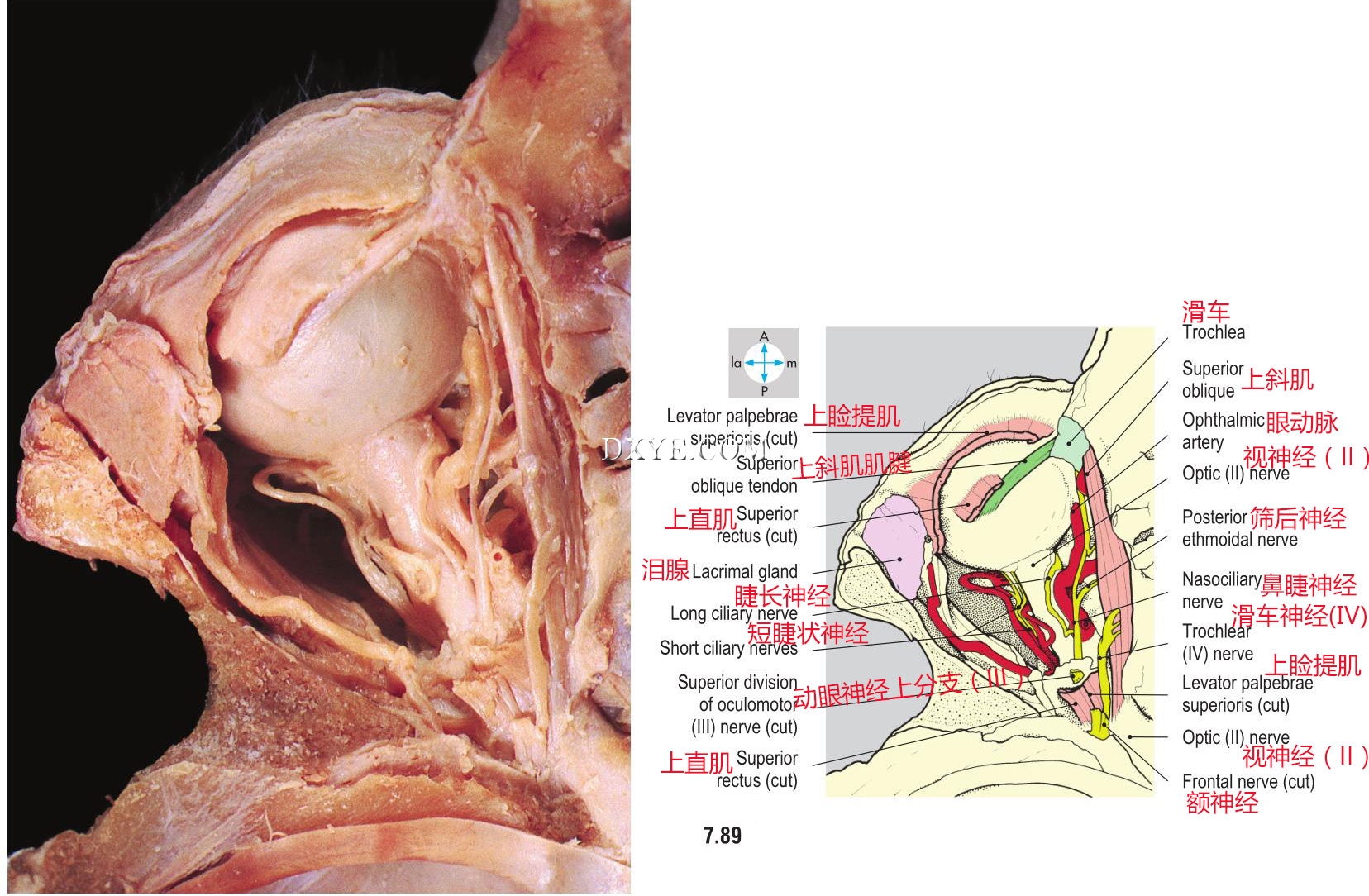

图. 7.89 上直肌切除后提供的眼眶结构，以及眼动脉神经的上分支和一定数量的眼眶脂肪。


图. 7.90 眶上肌在上眼睑、视神经部分和上斜肌切除术后出现的肌肉。

图. 7.91 动眼神经下分支，由眼动脉的远端部分切除术和鼻睫神经显露。

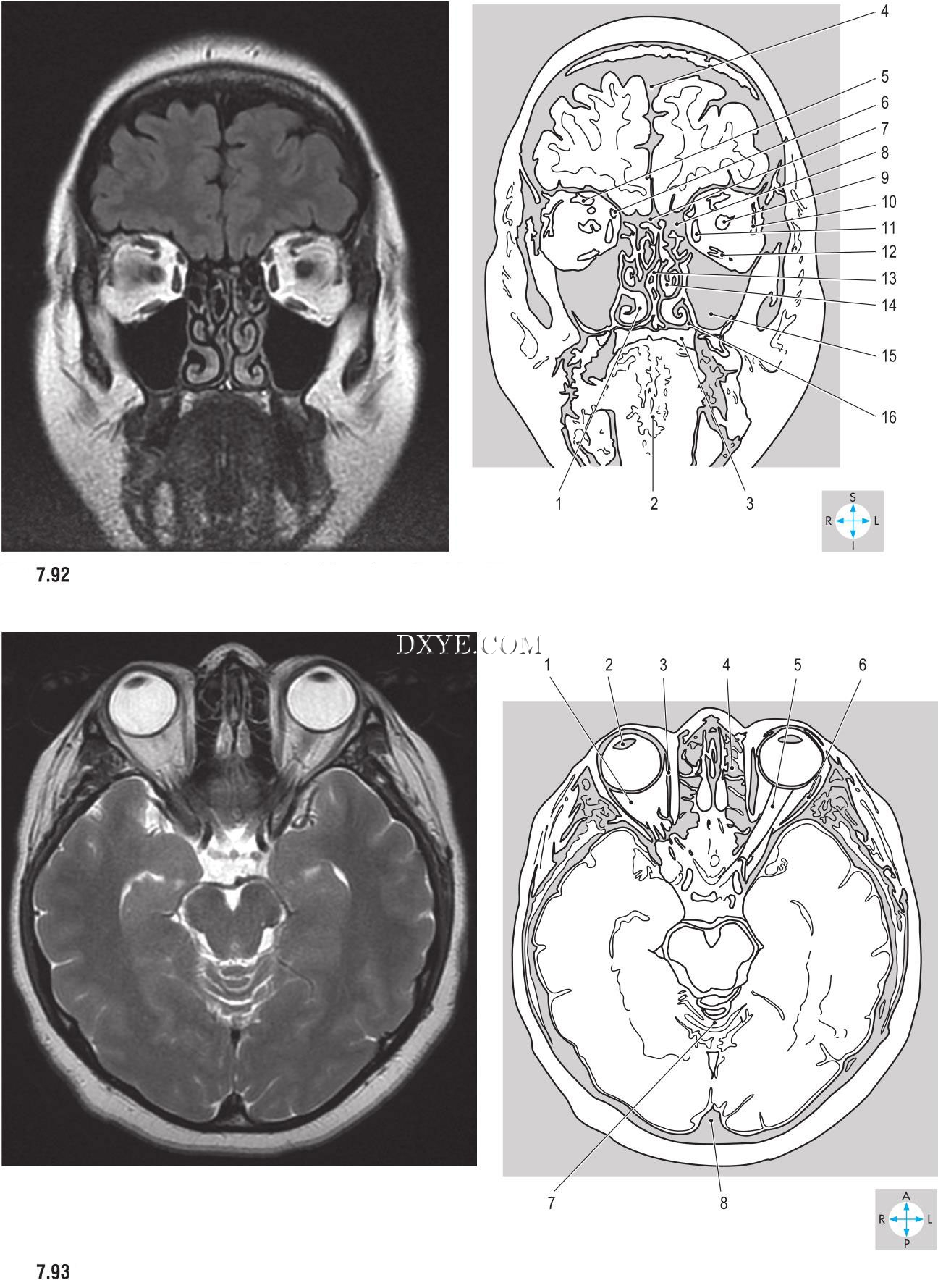

图. 7.92 冠状位MR图像显示眼眶和鼻腔。（比较图7.47和7.98）。
图. 7.92 1 = 下鼻甲（鼻甲骨）; 2 = 舌头; 3 = 硬腭; 4 = 大脑纵裂含有大脑镰; 5 = 上直肌; 6 = 上斜肌; 7 = 筛板; 8 = 筛骨的含气小房; 9 = 视神经; 10 = 外直肌; 11 = 内直肌; 12 = 下直肌; 13 = 鼻中隔; 14 = 中鼻甲（鼻甲骨）; 15 = 上颌窦（窦）; 16 = 鼻腔。

图. 7.93 显示眼眶的横向MR图像。（比较图.7.100。）
图. 7.93 1 = 球后脂肪; 2 = 透镜; 3 = 内直肌; 4 = 筛窦含气小房; 5 = 视神经; 6 = 外直肌; 7 = 小脑; 8 = 小脑后切迹（含小脑镰）。

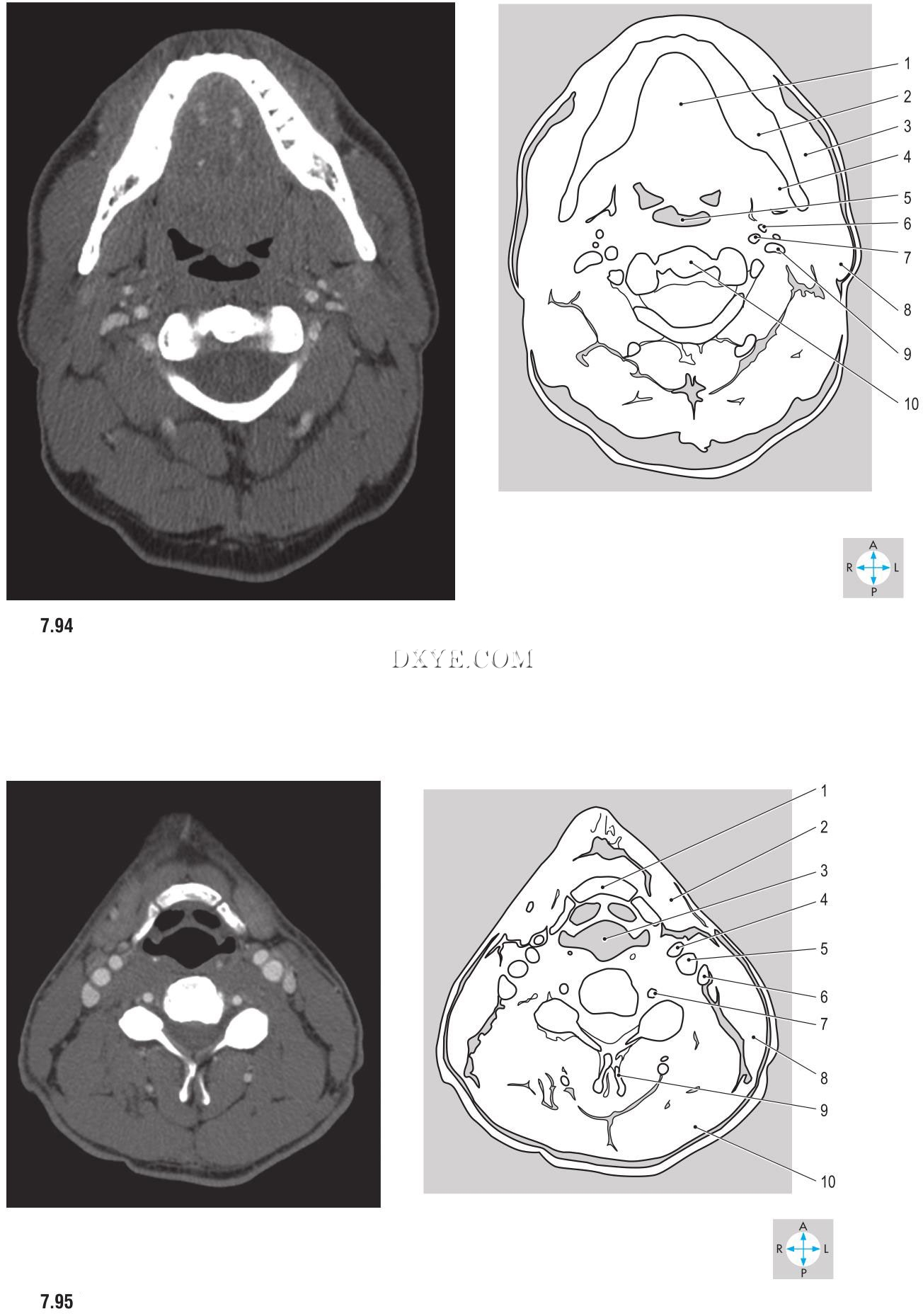

图. 7.94 第二颈椎横位CT图像。（比较图7.25和7.102）。
图. 7.94 1 = 舌肌; 2 = 下颌骨; 3 = 咬肌; 4 = 翼内肌; 5 = 口咽; 6 = 茎突; 7 = 颈内动脉; 8 = 腮腺; 9 = 颈内静脉; 10 = 轴的齿状突(窝)。

图. 7.95 第五颈椎横位CT图像。（比较图.7.5。）
图. 7.95 1 = 舌骨; 2 = 颌下腺; 3 = 咽喉; 4 = 颈外动脉; 5 = 颈内动脉; 6 = 颈内静脉; 7 = 椎动脉; 8 = 胸锁乳突肌; 9 = 双棘突; 10 = 斜方肌。


图. 7.96 第六颈椎横位CT图像。（比较图.7.103。）
图. 7.96 1 = 横突孔; 2 = 气管上方喉; 3 = 环状软骨; 4 = 甲状腺; 5 = 胸锁乳突肌; 6 = 颈总动脉; 7 = 颈内静脉; 8 = 前结节; 9 = 椎动脉; 10 = 斜方肌。

图. 7.97 中线附近头部的矢状磁共振成像。
图. 7.97 1 = 口腔; 2 = 舌肌; 3 = 会厌; 4 = 咽喉; 5 = 额气窦; 6 = 胼胝体; 7 = 脑下垂体; 8 = 小脑幕; 9 = 脑桥; 10 = 蝶气窦; 11 = 小脑; 12 = 鼻咽; 13 = 延髓; 14 = 寰椎前弓; 15 = 齿状突（窝）; 16 = 寰椎后弓; 17 = 枢椎后板; 18 = 脊髓。

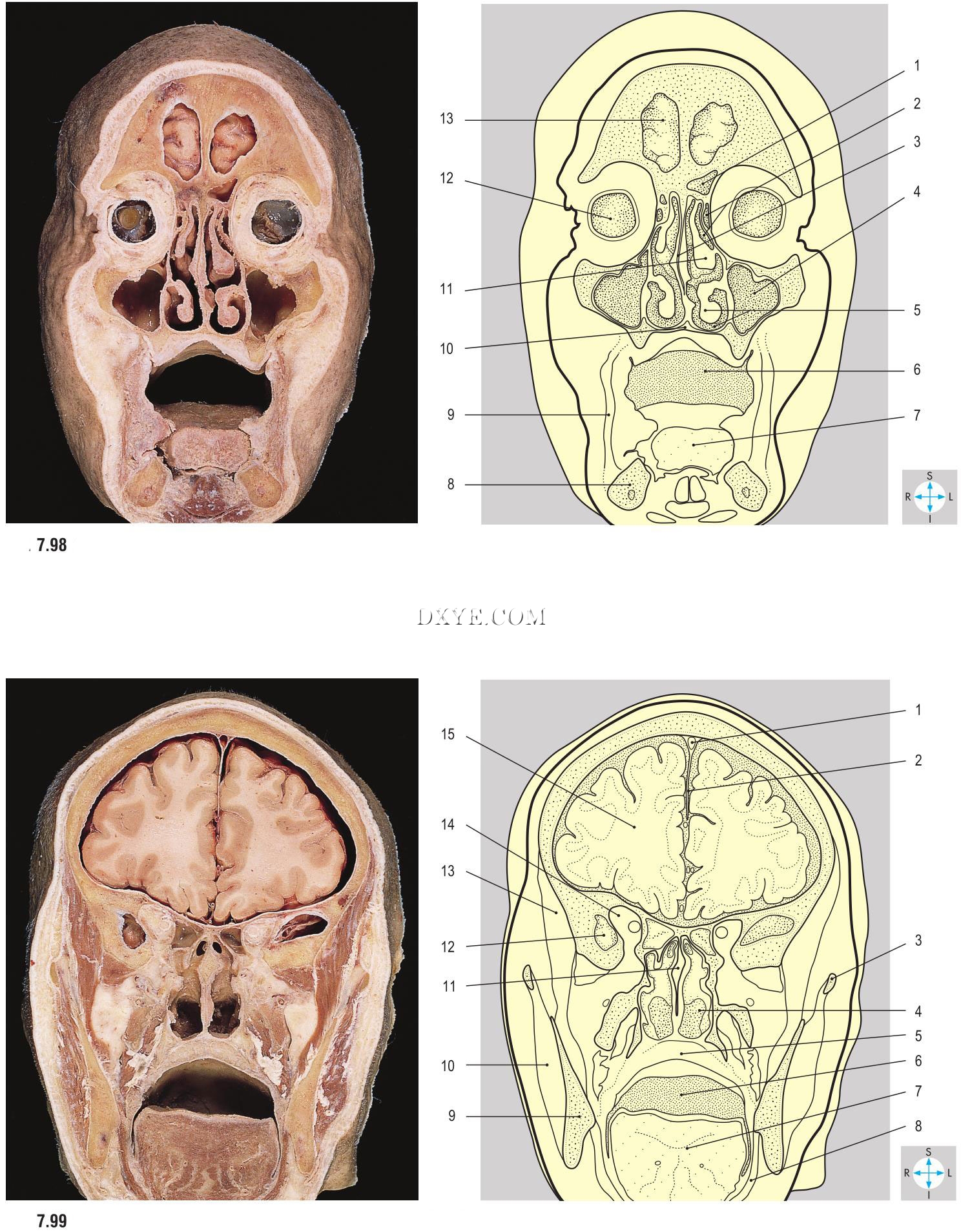

图. 7.98 冠状切面显示眼眶和鼻腔。前部。（比较图.7.92。）
Answers: 图. 7.98 1 = 额窦; 2 = 筛窦含气小房; 3 = 鼻中隔; 4 = 上颌窦; 5 = 下鼻甲及鼻道; 6 = 口腔（扩张）; 7 = 舌头; 8 = 下颌骨; 9 = 颊肌; 10 = 硬腭; 11 = 中鼻甲; 12 = 眼球; 13 = 额叶。

图. 7.99 冠状切面显示软腭的后鼻孔。前部。
图. 7.99 1 = 上矢状窦; 2 = 大脑镰; 3 = 颧弓; 4 = 鼻咽; 5 = 软腭; 6 = 口腔（扩张）; 7 = 舌头; 8 = 下颌舌骨; 9 = 下颌骨; 10 = 咬肌; 11 = 鼻中隔; 12 = 颞叶; 13 = 颞肌; 14 = 眼眶顶; 15 = 大脑半球。

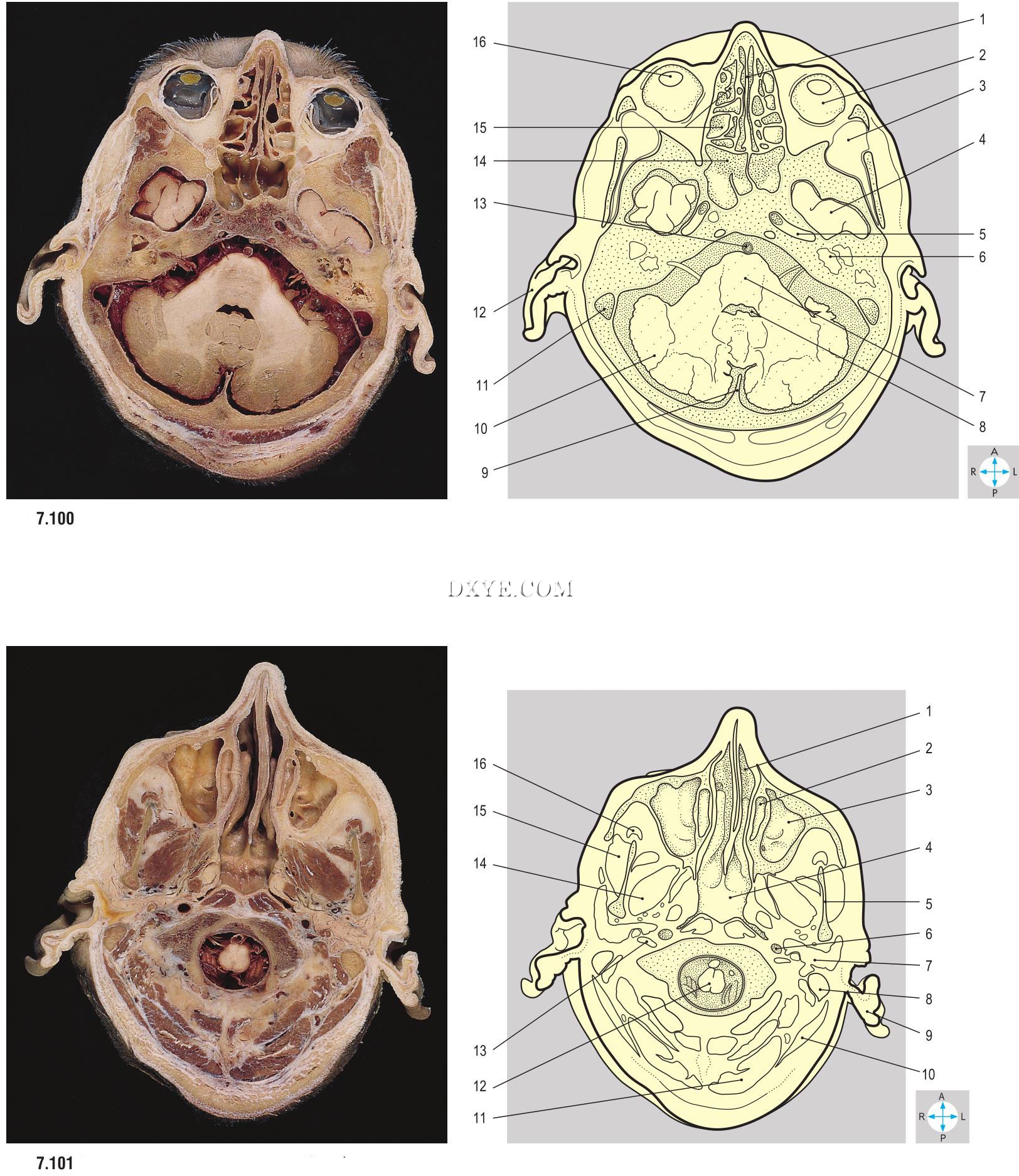

图. 7.100 显示眼眶和后颅窝的横切面。下方面。
图. 7.100 1 = 鼻中隔; 2 = 眼球; 3 = 颞肌; 4 = 颞叶; 5 = 颈动脉管; 6 = 内耳; 7 = 脑桥; 8 = 第四脑室; 9 = 小脑镰; 10 = 小脑; 11 = 乙状窦; 12 = 翼; 13 = 基底动脉; 14 = 蝶窦; 15 = 筛窦含气小房; 16 = 晶体。

图. 7.101 上颌窦及鼻腔横切面。下方面。
图. 7.101 1 = 鼻腔; 2 = 筛窦含气小房; 3 = 上颌窦; 4 = 鼻咽; 5 = 下颌骨; 6 = 颈内动脉; 7 = 腮腺; 8 = 乳突; 9 = 翼; 10 = 胸锁乳突肌; 11 = 斜方肌; 12 = 颈部脊髓; 13 = 颈内静脉; 14 = 翼外肌; 15 = 咬肌; 16 = 颞肌。

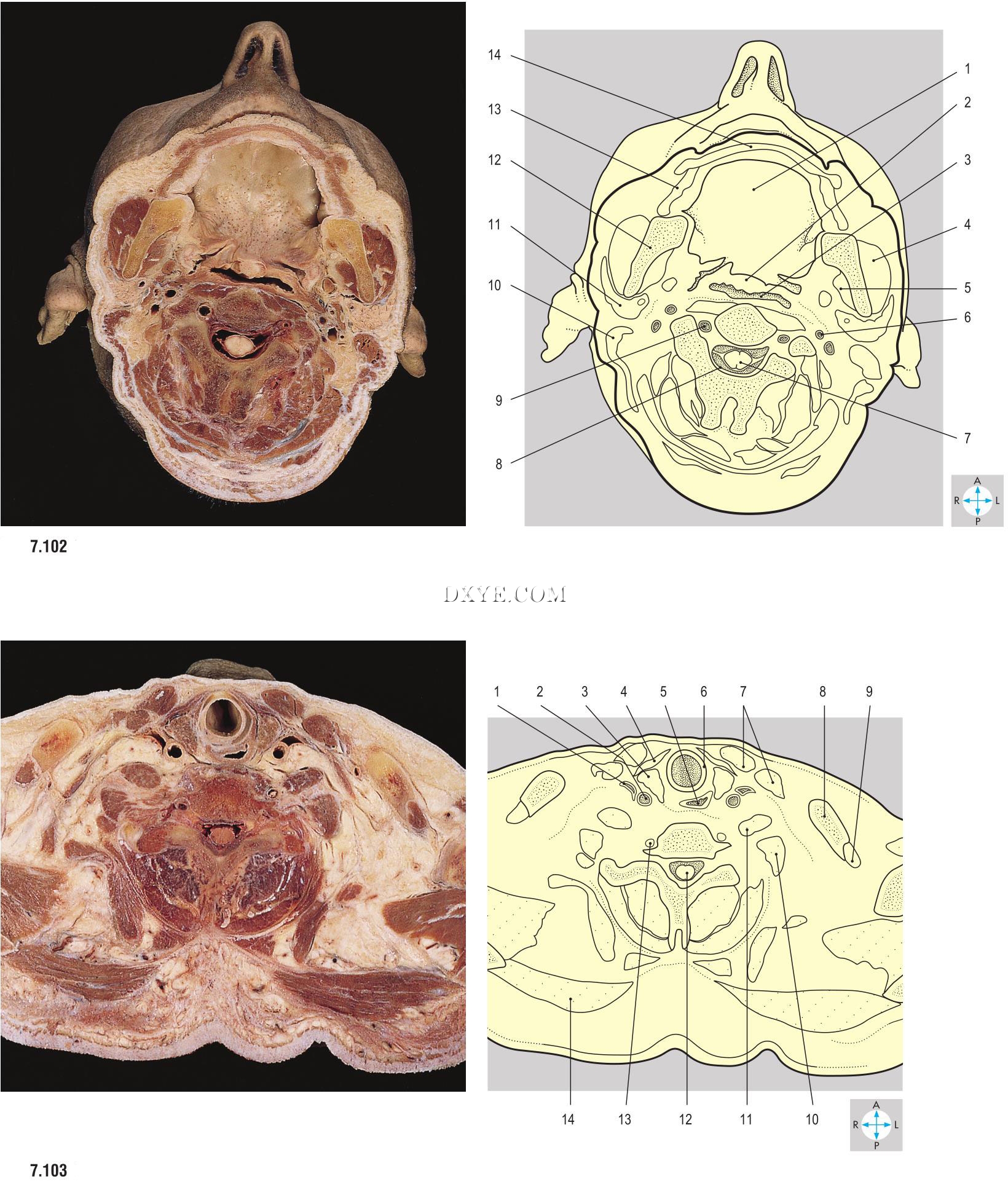

图. 7.102 第二颈椎水平横切面。下方面。
Answers: 图. 7.102 1 = 硬腭; 2 = 软腭; 3 = 口咽; 4 = 咬肌; 5 = 翼内侧; 6 = 颈内动脉; 7 = 颈部脊髓; 8 = 硬脑膜; 9 = 椎动脉; 10 = 胸锁乳突肌; 11 = 腮腺; 12 = 下颌骨; 13 = 颊肌; 14 = 在下唇口轮匝肌。

图. 7.103 第六颈椎水平横切面。下方面。（比较图.7.95。）
图. 7.103 1 = 颈内静脉; 2 = 颈总动脉; 3 = 甲状腺; 4 = 肩带肌; 5 = 咽喉; 6 = 环状软骨; 7 = 胸锁乳突肌; 8 = 锁骨; 9 = 锁骨下肌; 10 = 中斜角肌; 11 = 前斜角肌; 12 = 脊髓; 13 = 椎动脉; 14 = 斜方肌。

参考：Human Anatomy, Color Atlas and Textbook 6e.2017 (Medicos Republic)
